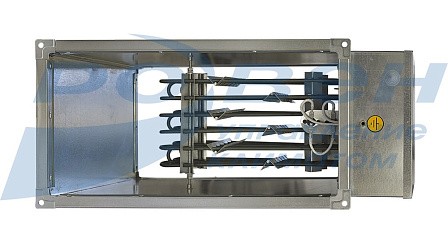

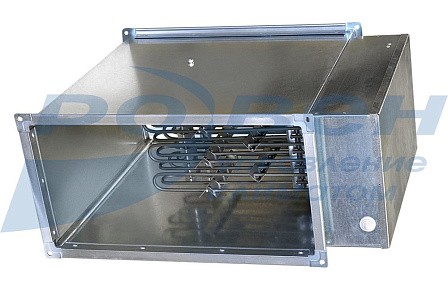

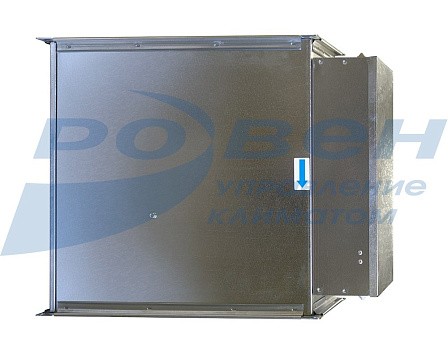

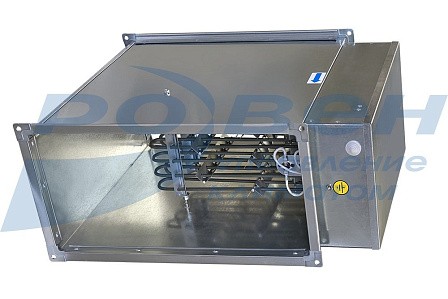

Электрический воздухонагреватель для прямоугольных каналов серии ЭНП

- Большой диапазон мощностей – от 6 до 120 кВт
- Нагревательные элементы из нержавеющей стали
- Регулировка температуры
- Встроенные биметаллические термовыключатели
- Оцинкованный стальной корпус
- Тэны повышенной надежности
- Класс защиты корпуса нагревателя IP 21
- Температура эксплуатации -40...+40 °С
- Максимальная температура выходного воздуха 40ºC
- Напряжение ~380В
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Электрические канальные воздухонагреватели (электрокалориферы) представляют собой корпус, в котором расположены трубчатые электронагреватели (ТЭН). Они создают электрическое сопротивление, которое  преобразует энергию в тепло. Преимущества электрических воздухонагревателей состоят в следующем: они имеют небольшой перепад давления и они недороги в установке.

Особенности:

  • Большой диапазон мощностей – от 6 до 120 кВт
  • Нагревательные элементы из нержавеющей стали
  • Регулировка температуры
  • Встроенные биметаллические термовыключатели
  • Оцинкованный стальной корпус
  • Тэны повышенной надежности
  • Класс защиты корпуса нагревателя IP 21
  • Температура эксплуатации -40...+40 °С
  • Максимальная температура выходного воздуха 40ºC
  • Напряжение ~380В

Габаритные и присоединительные размеры (мм)

ЭНП чертеж.jpg

Модель

L

H

C

L1

H1

C1

ЭНП 40-20

400

200

507

545

205

432

ЭНП 50-25

500

250

507

645

255

432

ЭНП 50-30

500

300

507

645

305

432

ЭНП 60-30

600

300

507

745

305

432

ЭНП 60-35

600

350

507

745

355

432

ЭНП 70-40

700

400

607

845

405

432 (523*)

ЭНП 80-50

800

500

607

945

505

549

ЭНП 100-50

1000

500

607

1145

505

549

* При мощность более 60 кВт.

Технические характеристики электрических прямоугольных нагревателей серии ЭНП

Модель

LxH, мм

Мощность, кВт

Ступени мощность, кВт

Ток, А

Минимальный расход воздуха , м3

Схема подключения

Масса, кг

ЭНП 40-20/6

400х200

6

6

9,13

700

ЭНП-1

9,6

ЭНП 40-20/9

9

9

13,69

9,6

ЭНП 40-20/12

12

12

18,25

10,9

ЭНП 40-20/15

15

15

22,82

10,9

ЭНП 40-20/18

18

18

27,38

10,9

ЭНП 40-20/21

21

21

31,94

10,9

ЭНП 40-20/24

24

24

36,5

10,9

ЭНП 50-25/6

500х250

6

6

9,13

900

ЭНП-1

11,3

ЭНП 50-25/9

9

9

13,69

11,3

ЭНП 50-25/12

12

12

18,25

11,33

ЭНП 50-25/15

15

15

22,82

12,6

ЭНП 50-25/18

18

18

27,38

12,6

ЭНП 50-25/21

21

21

31,94

12,7

ЭНП 50-25/24

24

24

36,5

12,65

ЭНП 50-25/27

27

18+9

41,07

ЭНП-2

13,9

ЭНП 50-25/30

30

18+12

45,63

14,0

ЭНП 50-30/6

500х300

6

6

9,13

1100

ЭНП-1

12,2

ЭНП 50-30/9

9

9

13,69

12,2

ЭНП 50-30/12

12

12

18,25

13,0

ЭНП 50-30/15

15

15

22,82

13,9

ЭНП 50-30/18

18

18

27,38

13,9

ЭНП 50-30/21

21

21

31,94

13,9

ЭНП 50-30/24

24

24

36,5

15,4

ЭНП 50-30/27

27

18+9

41,07

ЭНП-2

15,3

ЭНП 50-30/30

30

18+12

45,63

16,0

ЭНП 60-30/18

600х300

18

18

27,38

1300

ЭНП-1

14,7

ЭНП 60-30/24

24

24

36,5

16,3

ЭНП 60-30/30

30

18+12

45,63

ЭНП-2

17,0

ЭНП 60-30/36

36

24+12

55,0

18,5

ЭНП 60-30/42

42

24+18

64,0

19,0

ЭНП 60-30/48

48

24+24

73,0

20,7

ЭНП 60-35/18

600х350

18

18

27,38

1350

ЭНП-1

15,6

ЭНП 60-35/24

24

24

36,5

17,1

ЭНП 60-35/30

30

18+12

45,63

ЭНП-2

17,8

ЭНП 60-35/36

36

24+12

55,0

19,4

ЭНП 60-35/42

42

24+18

64,0

20,0

ЭНП 60-35/48

48

24+24

73,0

21,6

ЭНП 70-40/36

700х400

36

24+12

55,0

2100

ЭНП-2

25,0

ЭНП 70-40/48

48

24+12+12

73,0

ЭНП-3

28,0

ЭНП 70-40/60

60

24+24+12

91,25

42,0

ЭНП 70-40/72

72

24+24+12+12

109,5

ЭНП-4

45,0

ЭНП 70-40/84

84

24+24+24+12

127,75

48,3

ЭНП 70-40/96

96

24+24+24+12+12

146

ЭНП-5

51,0

ЭНП 80-50/36

800х500

36

24+12

55,0

3000

ЭНП-2

30,0

ЭНП 80-50/48

48

24+12+12

73,0

ЭНП-3

33,0

ЭНП 80-50/60

60

24+24+12

91,25

46,8

ЭНП 80-50/72

72

24+24+12+12

109,5

ЭНП-4

50,0

ЭНП 80-50/84

84

24+24+24+12

127,75

53,1

ЭНП 80-50/96

96

24+24+24+12+12

146

ЭНП-5

56,0

ЭНП 100-50/48

1000х500

48

24+12+12

73,0

3700

ЭНП-3

36,8

ЭНП 100-50/60

60

24+24+12

91,25

53,9

ЭНП 100-50/72

72

24+24+12+12

109,5

ЭНП-4

57,5

ЭНП 100-50/84

84

24+24+24+12

127,75

61,4

ЭНП 100-50/96

96

24+24+24+12+12

146

ЭНП-5

64,7

ЭНП 100-50/108

108

24+24+24+24+12

164,25

68,5

ЭНП 100-50/120

120

24+24+24+24+24

182,5

72,3

Схемы подключения электрических прямоугольных нагревателей серии ЭНП

Данные схемы подключения являются примером обязательного использования биметаллических термовыключателей защиты нагревателя от перегрева t1, t2 в цепях управления силовой частью ЭНП. Категорически запрещается подключать электронагреватель без использования в его цепи управления силовой частью биметаллических термовыключателей защиты от перегрева t1, t2, в противном случае это может привести к пожару или несчастному случаю.

Схема подключения ЭНП-1

ЭНП 1.jpg

Схема А1 (ЭНП-1).jpg

Схема подключения ЭНП-2

ЭНП 2.jpg

Схема А2 (ЭНП-2).jpg

Схема подключения ЭНП-3

ЭНП 3.jpg

Схема А3 (ЭНП-3).jpg

Схема подключения ЭНП-4

ЭНП 4.jpg

Схема А4 (ЭНП-4).jpg

Схема подключения ЭНП-5

ЭНП 5.jpg

Схема А5 (ЭНП-5).jpg

МАРКИРОВКА:

Нагреватель электрический прямоугольный ЭНП 600х300/18
               где:    ЭНП – серия канального нагревателя;
                         600х300 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
                         18 – мощность нагревателя, кВт.


Не представленные в наличии модели доступны к поставке под заказ
