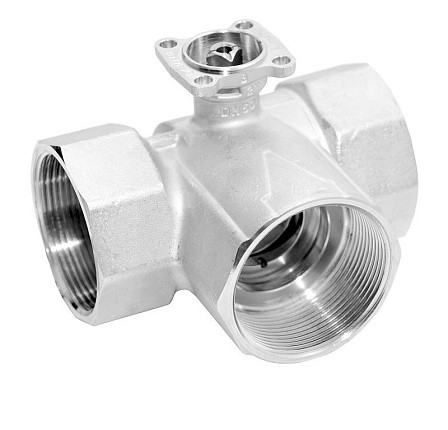

Трехходовой регулирующий шаровый кран Belimo

Трехходовой регулирующий клапан контролирует подачу необходимого количества теплоносителя из системы теплоснабжения для подогрева воздуха в теплообменнике.
Описание товара
Характеристики моделей
Купить
Трехходовой регулирующий клапан контролирует подачу необходимого количества теплоносителя из системы теплоснабжения для подогрева воздуха в теплообменнике.

Управляется клапан при помощи поворотного электропривода.

Клапаны используются в системах вентиляции, обогрева, кондиционирования, водоснабжения, теплых полов, солнечного обогрева. Непригодны для газов.

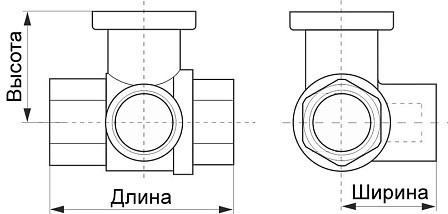

Габаритные и присоединительные размеры


Трехходовой belimo.jpg


Модель

Rp, дюймы

L, мм

L1*, мм

H, мм

M, мм

R3015-4-S1

1/2

67

13

44

36

R3020-4-S2

3/4

78

14

46

41,5

R3020-6P3-S2

3/4

78

14

46

41,5

R3025-10-S2

1

87

16

46

45

R3032-16-S3

1 1/4

105

19

50,5

55,5

R3050-25-S4

2

125

22

56

68

  * L1 — максимальная глубина вкручивания, мм.


Технические характеристики


Среда

Холодная и горячая вода (содержание гликоля макс 50%)

Температура среды

-10 °С … +120°С

Ограничения по температуре

Температура среды может быть ограничена в зависимости от типа привода, установленного на кран.
Точную температуру среду можно определить из технического описания конкретного привода

Дифференциальное давление

Запирающее давление

ΔPmax 350 кПа (200 кПа для бесшумной работы)
ΔPs 1400 кПа

Характеристика потока

Регулирующий канал А-АВ: равнопроцентная характеристика

Уровень утечки

Регулирующий канал А-АВ: А, герметичен

Класс утечки

Байпас В-АВ Класс утечки I
1…2% от Кvs, в зависимости от DN

Трубное присоединение

Внутренняя резьба

Угол поворота

90° (рабочий диапазон 15…90°) А-АВ

90° (байпас В-АВ 15…70°)

Положение установки

От вертикального до горизонтального

(относительно штока)

Тело клапана

Штампованное, никелированная латунь

Конус клапана и шток

Нержавеющая сталь

Уплотнение штока

Кольцо / EPDM

Уплотнение шара

PTFE / Кольцо EPDM (DN 20 Viton)

Корректирующий диск

Проход А-АВ: DN15…50 TEFZEL (R3040-25-S4, R3050-40-S4, R3050-58-S4: нержавеющая сталь)

* Kvs — величина расхода в м3/ч при перепаде давления в 1 бар.

Не представленные в наличии модели доступны к поставке под заказ
