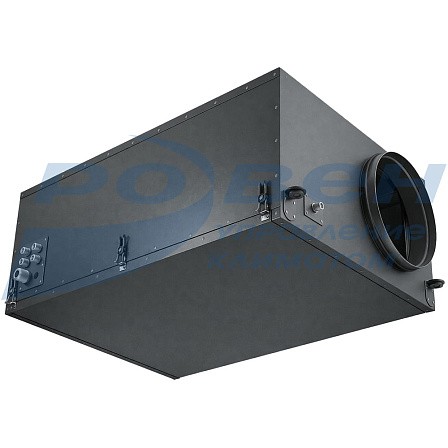

Приточная установка RWN-F-Light Grey
Бесплатный проект

получить консультацию

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Опросник

Компактные приточные установки RWN-F-Light Grey РОВЕН – необходимы для вентиляции небольших помещений: квартир, загородных домов, офисов, спортивных клубов, спа салонов, магазинов. Приточная установка обеспечивает подачу свежего, очищенного и подогретого воздуха, там самым создает комфортный микроклимат и улучшает качество воздуха.
Тип устанавливаемого двигателя: ЕС-двигатель.

Тип устанавливаемого нагревателя: электрический нагреватель (НЕ)

Преимущества:

Широкий типоразмерный ряд: 11 типоразмеров с ЕС-двигателем
Диапазон расхода воздуха от 100 м3/ч до 1000 м3/ч
Подходит для вентиляции помещений площадью от 40 до 400 м2
Компактные размеры корпуса с минимальной высотой от 216 мм
Корпус: 30m - бескаркасная конструкция с шумо-, теплоизоляция корпуса толщиной 30 мм
Интегрированная автоматика в корпус приточной установки
Функциональный сенсорный пульт в комплекте
Универсальность монтажа: монтаж в горизонтальном или вертикальном положении
Класс защиты корпуса IP50 - возможность монтажа на улице под навесом
Минимальная температура входящего воздуха -35 °С
Удобство в обслуживании: панель для обслуживания фильтра, нагревателя, вентилятора, автоматики находится снизу установки
Стандартные присоединительные размеры:

- круглого сечения – от ø100 до ø315 мм

Синхронная работа с вытяжными установками, управление обеими системами с пульта приточной установки (опционально)
Отключение по сигналу пожарной сигнализации
Возможность управления по Wi-Fi со смартфона, интеграции установки в комплексную систему «Умный дом» с Алисой

Приточная установка RWN-F-Light Grey.pdf

2,13 МБ Скачать

Структурная схема установок установок RWN-F-Light Grey с электрическим нагревателем

RWN-F-Light_структурная схема электро.jpg

Условные обозначения на структурной схеме:

DT1* - датчик температуры наружного воздуха;
DT2 - канальный датчик температуры приточного воздуха;
DТЗ* - комнатный датчик температуры воздуха в помещении;
TS1 - термостат защиты нагревателя ЕН;
DP1* - реле перепада давления базового фильтра G4;
DP2* - реле перепада давления дополнительных фильтров F7 /F9/HEPA;
DРЗ* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления вентилятора;
НЕ* - подогрев заслонки;
F1 - фильтр G4;
F2* - дополнительный фильтр F7/F9/HEPA;
ЕН - электрический РТС нагреватель;
V - приточный вентилятор с ЕС-двигателем;
FC* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD* - воздушная приточная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
S* - шумоглушитель;
EV* - подключение вытяжного вентилятора с ЕС-двигателем;
АС - контроллер автоматики;
СР - пульт управления;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу.

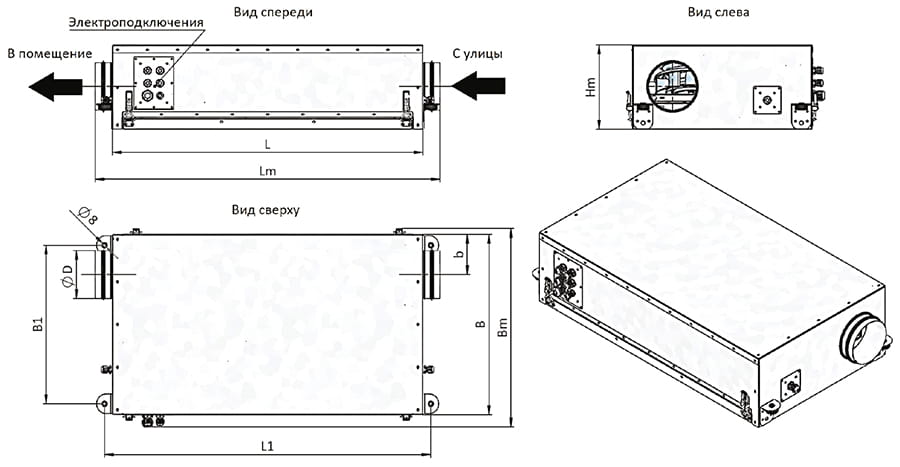

Габаритные размеры установок, мм


Типоразмер	B	L	L1	B1	b	D	Lm	Bm	Hm	Масса, кг
RWN-F-100	470	803	845	414	106	98	904	517	221	23
RWN-F-200	470	803	845	414	106	123	904	517	221	23
RWN-F-250, RWN-F-300, RWN-F-400	540	839	879	484	129	160	940	593	259	28
RWN-F-350, RWN-F-500	570	839	879	514	150	198	940	617	301	30
RWN-F-600, RWN-F-800	617	839	879	562	179	248	940	670	361	37
RWN-F-850, RWN-F-1000	668	1005	1045	612	200	313	1106	721	402	50

Технические характеристики установок

Наименование	Расход воздуха, м³/ч	Площадь помещения, м²	Напряжение, В	Вентиляторы		Мощность нагревателя, кВт	Ток ТЭНа (на фазу), А	Уровень шума Lp (1м), дБ(A)
Наименование	Расход воздуха, м³/ч	Площадь помещения, м²	Напряжение, В	Мощность, кВт	Ток, А	Мощность нагревателя, кВт	Ток ТЭНа (на фазу), А	Уровень шума Lp (1м), дБ(A)
RWN-F-100(30m)-ЕС-HE1,9(N)-Light Grey	100	40	1~220В	0,09	0,4	1,9	10,5	35,9
RWN-F-200(30m)-ЕС-HE2(N)-Light Grey	200	80	1~220В	0,09	0,4	2	10,5	35,9
RWN-F-200(30m)-ЕС-HE3,4(N)-Light Grey	200	80	1~220В	0,09	0,4	3,4	21	35,9
RWN-F-250(30m)-ЕС-HE2(N)-Light Grey	250	100	1~220В	0,18	1	2	10,5	39,8
RWN-F-300(30m)-ЕС-HE3,8(N)-Light Grey	300	120	1~220В	0,18	1	3,8	21	39,8
RWN-F-400(30m)-ЕС-HE4,5(N)-Light Grey	400	140	3~380В	0,18	1	4,5	10,5	39,8
RWN-F-400(30m)-ЕС-HE7(N)-Light Grey	400	160	3~380В	0,18	1	7	15,8	39,8
RWN-F-350(30m)-ЕС-HE4,5(N)-Light Grey	350	160	3~380В	0,18	1	4,5	10,5	39,8
RWN-F-500(30m)-ЕС-HE6(N)-Light Grey	500	200	3~380В	0,18	1	6	15,8	39,8
RWN-F-500(30m)-ЕС-HE7,6(N)-Light Grey	500	200	3~380В	0,18	1	7,6	15,8	39,8
RWN-F-600(30m)-ЕС-HE7,5(N)-Light Grey	600	240	3~380В	0,23	1,1	7,5	15,8	42
RWN-F-800(30m)-ЕС-HE9(N)-Light Grey	800	320	3~380В	0,23	1,1	9	21	42
RWN-F-800(30m)-ЕС-HE11(N)-Light Grey	800	320	3~380В	0,23	1,1	11	21	42
RWN-F-800(30m)-ЕС-HE15(N)-Light Grey	800	320	3~380В	0,23	1,1	15	31,5	42
RWN-F-850(30m)-ЕС-HE11(N)-Light Grey	800	320	3~380В	0,49	2,1	11	21	45,3
RWN-F-1000(30m)-ЕС-HE15(N)-Light Grey	1000	400	3~380В	0,49	2,1	15	31,5	45,3
RWN-F-1000(30m)-ЕС-HE21(N)-Light Grey	1000	400	3~380В	0,49	2,1	21	42	45,3

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
** По запросу возможно изменение мощности электрического нагревателя.
*** По запросу возможна модификация моделей с электрическим нагревателем N=4,5 кВт с 220 В.

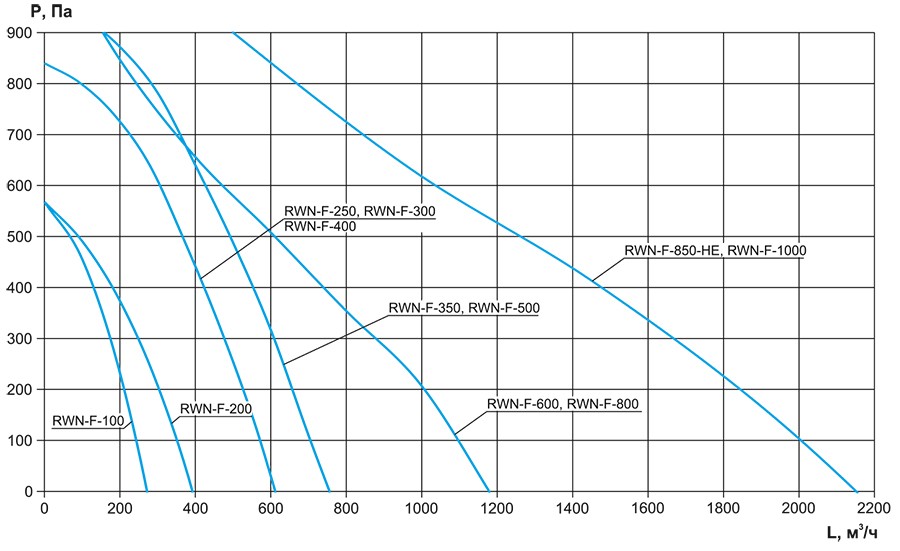

Аэродинамические характеристики установок
