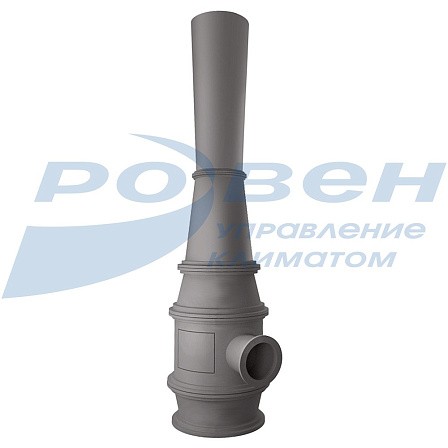

Эжектор низкого давления ЭИ-4-23

Код: РВЗ00298912

Нет в наличии

Страна происхождения

РОССИЯ

Единица измерения

шт

Типоразмер

4-23

Вес (кг)

268.5

Высота (мм)

6140

получить консультацию

164 549 ₽

Товар не доступен в вашем городе

Описание товара

Характеристики

Описание товара

Эжекторы предназначены для удаления воздуха, содержащего взрывоопасные газы, пары и пыли, если для их перемещения отсутствуют вентиляторы.
Эжекторы низкого давления имеют производительность от 1000 до 12000 м³/ч при гидравлических потерях во всасывающих сетях от 50 до 300 Па и коэффициенте подмешивания β=1.
Для заказа и выбора эжектора по производительности и величине гидравлических потерь во всасывающих сетях необходимо указать модель и обозначение эжектора.

Характеристики товара

Технические характеристики и размеры (мм)

№ п/п	Модель	Производи-тельность, м3/ч	p_вс, Па	Δp_з, Па	Δp_н, Па	Δp_р, Па	l₁	l₂	l₃	l_общ	d₁	d₂	d₃	d₄	D	D₁	Масса, кг
23	ЭИ-23	4000	245	78	358	10,8	3230	1080	1830	6140	630	172	450	630	960	902	268,5

p_вс - потери давления во всасывающей сети, Па; Δp_з - потери давления в напорной части эжектора, Па; Δp_н - давление, которое может быть израсходовано на напорный участок от вентилятора до сопла эжектора, Па; Δp_р - резервное давление на случай установки над диффузором выхлопной шахты (на трение в шахте), Па.
