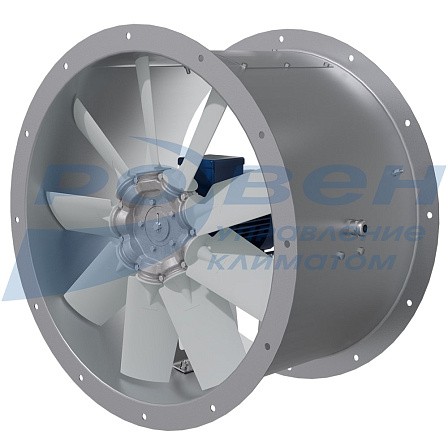

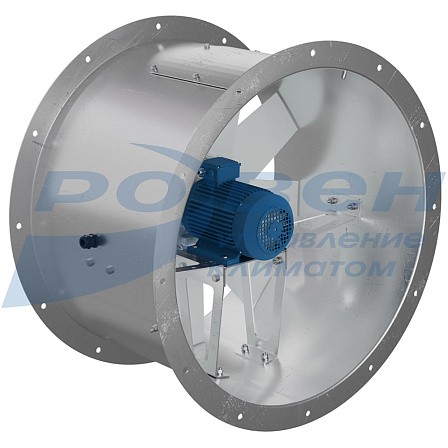

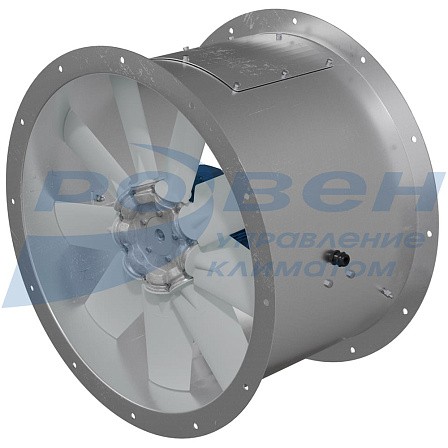

Вентилятор осевой ВО-06-300
- Корпус и лопатки из углеродистой стали
- Максимальная температура перемещаемого воздуха до +40ºС
- Вентилятор низкого давления
- Корпус и лопатки из углеродистой стали
- Максимальная температура перемещаемого воздуха до +40ºС
Вентиляторы осевые предназначены для перемещения невзрывоопасных газовых сред с температурой не более +40ºС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90, с температурой окружающей среды до +40°С.
Вентиляторы могут устанавливаться только в горизонтальном положении.

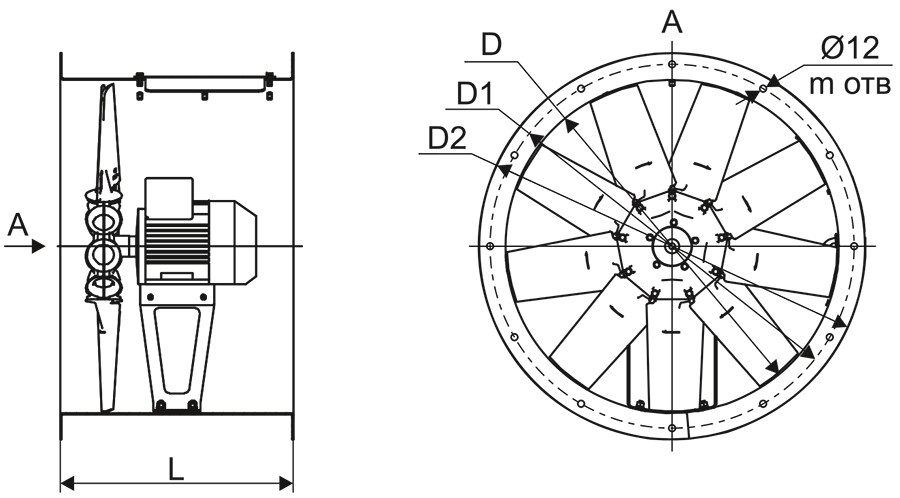

Габаритные и присоединительные размеры (мм)
|
Модель |
A |
b |
D1 |
D2 |
d |
V |
H |
h |
K |
L |
M |
m |
n |
P |
T |
|
ВО 06-300-3,15 0,12/1500 |
278 |
257 |
320 |
349 |
11 |
409 |
417 |
207 |
234 |
8,5 |
8,5 |
8 |
4 |
238 |
22 |
|
ВО 06-300-3,15 0,18/1500 |
278 |
257 |
320 |
349 |
11 |
409 |
417 |
207 |
234 |
8,5 |
8,5 |
8 |
4 |
238 |
22 |
|
ВО 06-300-3,15 0,25/1500 |
278 |
274 |
320 |
349 |
11 |
409 |
417 |
207 |
234 |
8,5 |
8,5 |
8 |
4 |
238 |
22 |
|
ВО 06-300-4,0 0,12/1500 |
336 |
304 |
405 |
434 |
11 |
494 |
516 |
252 |
284 |
8,5 |
8,5 |
8 |
4 |
278 |
26 |
|
ВО 06-300-4,0 0,18/1500 |
336 |
304 |
405 |
434 |
11 |
494 |
516 |
252 |
284 |
8,5 |
8,5 |
8 |
4 |
278 |
26 |
|
ВО 06-300-4,0 0,25/1500 |
336 |
311 |
405 |
434 |
11 |
494 |
516 |
252 |
284 |
8,5 |
8,5 |
8 |
4 |
278 |
26 |
|
ВО 06-300-4,0 0,55/3000 |
336 |
311 |
405 |
434 |
11 |
494 |
516 |
252 |
284 |
8,5 |
8,5 |
8 |
4 |
278 |
26 |
|
ВО 06-300-4,0 0,75/3000 |
336 |
335 |
405 |
434 |
11 |
494 |
516 |
252 |
284 |
8,5 |
8,5 |
8 |
4 |
278 |
26 |
|
ВО 06-300-5,0 0,37/1500 |
420 |
329 |
505 |
534 |
11 |
596 |
647 |
315 |
354 |
8,5 |
8,5 |
16 |
4 |
288 |
33 |
|
ВО 06-300-5,0 0,55/1500 |
420 |
350 |
505 |
534 |
11 |
596 |
647 |
315 |
354 |
8,5 |
8,5 |
16 |
4 |
288 |
33 |
|
ВО 06-300-6,3 0,75/1000 |
730 |
409 |
636 |
665 |
11 |
751 |
741 |
353 |
228 |
8,5 |
8,5 |
16 |
8 |
337 |
22 |
|
ВО 06-300-6,3 1,1/1500 |
730 |
409 |
636 |
665 |
11 |
751 |
741 |
353 |
228 |
8,5 |
8,5 |
16 |
8 |
337 |
22 |
Технические характеристики
|
№ вентилятора |
Напряжение/ частота, В/50Гц |
Число фаз |
Электродвигатель |
Масса, кг |
|||
|
Тип |
Потребляемая мощность, кВт |
Частота вращения, об/мин |
Ток ,А |
||||
|
3,15 |
380 |
3 |
АИР56А4 |
0,12 |
1500 |
0,54 |
14 |
|
АИР56В4 |
0,18 |
1500 |
0,73 |
14 |
|||
|
АИР63А4 |
0,25 |
1500 |
0,89 |
15 |
|||
|
4,0 |
АИР56А4 |
0,12 |
1500 |
0,54 |
18 |
||
|
АИР63В4 |
0,18 |
1500 |
0,73 |
18 |
|||
|
АИР63А4 |
0,25 |
1500 |
0,89 |
19 |
|||
|
АИР63В2 |
0,55 |
3000 |
1,4 |
20 |
|||
|
АИР71А2 |
0,75 |
3000 |
1,84 |
23 |
|||
|
5,0 |
АИР63В4 |
0,37 |
1500 |
1,2 |
25 |
||
|
АИР71А4 |
0,55 |
1500 |
1,65 |
27 |
|||
|
6,3 |
АИР80А6 |
0,75 |
1000 |
2,4 |
46 |
||
|
АИР80А4 |
1,1 |
1500 |
2,9 |
46 |
|||
Аэродинамические характеристики
Акустические характеристики
|
№ вентилятора |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
3,15 |
1500 |
59 |
61 |
63 |
65 |
62 |
65 |
45 |
41 |
72 |
|
4,0 |
1500 |
73 |
80 |
78 |
78 |
74 |
68 |
61 |
55 |
84 |
|
3000 |
78 |
79 |
80 |
81 |
78 |
75 |
65 |
60 |
83 |
|
|
5,0 |
1500 |
84 |
85 |
85 |
84 |
81 |
75 |
67 |
60 |
90 |
|
6,3 |
1000 |
67 |
69 |
70 |
71 |
67 |
62 |
52 |
47 |
72 |
|
1500 |
91 |
92 |
94 |
94 |
90 |
84 |
77 |
70 |
99 |
|

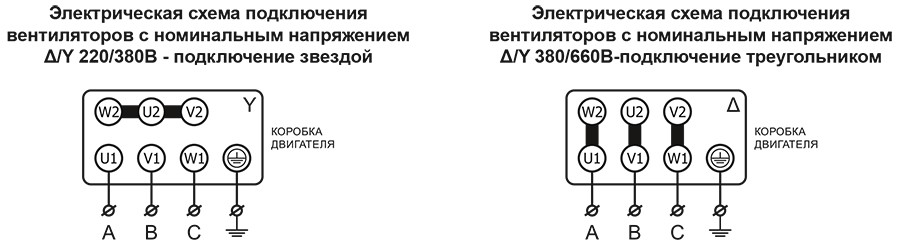

Электрическая схема подключения вентиляторов в сеть 380 В

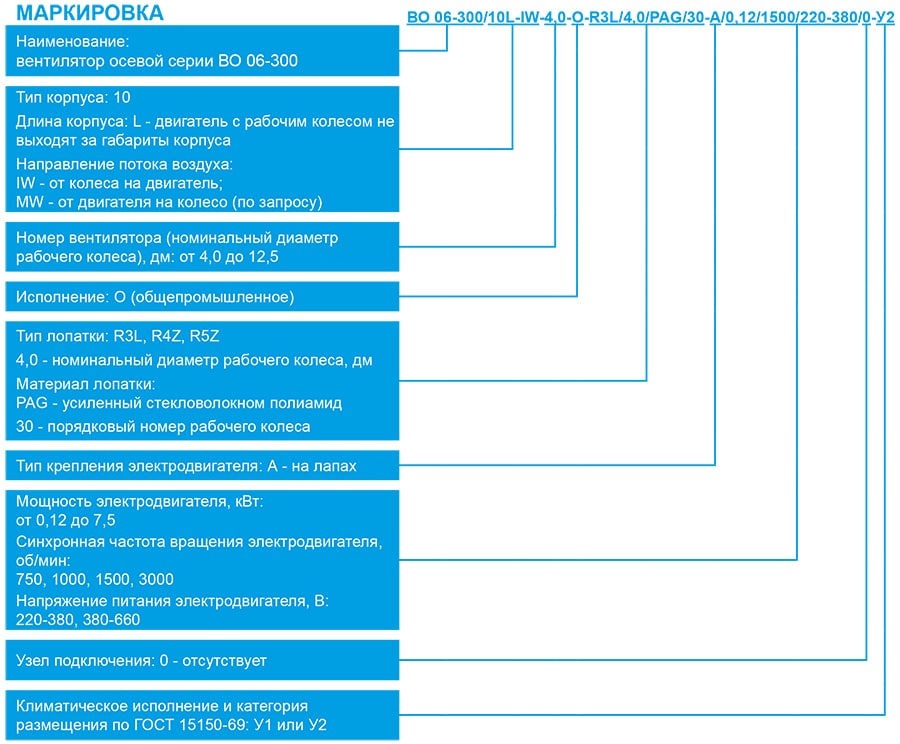

МАРКИРОВКА:
Вентилятор осевой ВО 06-300-3,15 0,18/1500/380
где: ВО 06-300 – серия осевого вентилятора;
3,15 - типоразмер вентилятора (диаметр колеса в дециметрах);
0,18 – мощность электродвигателя, кВт;
1500 – частота вращения рабочего колеса, об/мин;
380 – напряжения питания электродвигателя, В.
Не представленные в наличии модели доступны к поставке под заказ
