Компрессорно-конденсаторный блок BasicAir, UnicAir

Компрессорно-конденсаторный блок (ККБ) является составной частью холодильного контура и в совокупности с испарителем и комплектом обвязки предназначен для изменения температуры воздуха до требуемых значений

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Модельный ряд каталога 2024 г (2,5; 4,5; 6,5; 8,5; 10,5; 12,5; 18,5; 21; 53; 60) выводится из ассортимента. Наличие уточняйте у менеджеров.

Количество типоразмеров – 26 штук;
Холодопроизводительность – от 2 кВт до 190 кВт;
Режим работы – только охлаждение;
Хладоноситель – фреон R410А;
Климатическое исполнение и категория размещения У1 по ГОСТ 15150-69;
Комплектация – для серии BasicAir без опций, для серии UnicAir опции в соответствии с таблицей «Дополнительные опции и возможность их установки в UnicAir»;
Корпус из высококачественной оцинкованной стали с порошковым полиэфирным покрытием;
Съемные панели и/или ревизионная дверь для удобства обслуживания;
Совместимы с фреоновыми охладителями КФО, а также вентиляционным установками RW, RW-S, RW-LZ, RW-LT.

Компрессорно-конденсаторные блоки BasicAir, UnicAir (2024).pdf

4,04 МБ Скачать

Компрессорно-конденсаторные блоки BasicAir, UnicAir (2025).pdf

2,68 МБ Скачать

Технические характеристики ККБ BasicAir/UnicAir С-2..С-17

ККБ BasicAir-габаритные размеры 2-17.jpg

Типоразмер ККБ BasicAir/UnicAir			2	3	5	7	10	13	17
Холодильная мощность, кВт*			2,24	2,85	5,18	7,23	9,81	13,3	17
Количество холодильных контуров			1	1	1	1	1	1	1
Питание			220-240 В~ /1+N+PE/, 50 Гц					380-400 В~, /3+N+PE/, 50 Гц
Количество жил, шт/ рекомендованное сечение, мм²**			3x2,5					5х2,5
Компрессор	Количество компрессоров, шт		1	1	1	1	1	1	1
	Потребляемая мощность, кВт		0,69	0,955	1,72	2,285	3,0	4,04	4,1
	Максимальный рабочий ток, А		3,25	3,25	7,75	10,95	13,9	7,4	9,3
	Встроенная тепловая защита		да	да	да	да	да	да	да
Вентилятор	Количество вентиляторов, шт		1	1	1	1	1	1	1
Вентилятор	Напряжение питания, В		220-240 В~ /1+N+PE/, 50 Гц
Электрические характеристики	Максимальный ток, А		7,2	7,2	8,7	11,9	15	9,2	11,1
Электрические характеристики	Максимальная потребляемая мощность, кВт		1,3	1,65	2,2	2,9	3,18	5,2	6,1
Присоединительные размеры	Жидкостная линия	дюйм	1/4	1/4	3/8	3/8	1/2	1/2	1/2
	Жидкостная линия	мм	6,35	6,35	9,52	9,52	12,7	12,7	12,7
	Газовая линия	дюйм	3/8	3/8	1/2	5/8	5/8	3/4	3/4
	Газовая линия	мм	9,52	9,52	12,7	15,88	15,88	19,05	19,05
Трубы для хладагента	Макс. длина трубопровода, м		10	10	15	15	20	20	20
Трубы для хладагента	Макс. перепад высот, м		5	5	5	5	10	10	10
Тип соединения			Под вальцовку
Хладагент	Тип заправки - азот, марка хладагента - R410A
Хладагент	Масса для базовой заправки, кг		0,164	0,2	1,42	1,42	1,42	2,054	3,563
Габаритные размеры***	Ширина (L), мм		900	900	900	1300	1300	1300	1300
	Высота (H), мм		850	850	850	1100	1100	1100	1100
	Глубина (C), мм		600	600	600	650	650	650	650
Транспортировочные габариты***	Ширина (L), мм		1100	1100	1100	1500	1500	1500	1500
	Высота (H), мм		1000	1000	1000	1250	1250	1250	1250
	Глубина (C), мм		900	900	900	800	800	800	800
Транспортировочная масса, кг			70	70	70	150	150	150	150
Уровень звукового давления, дБ (А)			52	60	60	60	65	72	74

* Холодильная мощность указана при нормальных условиях (см. таблицу холодопроизводительности).
** Расчетное сечение при условии: длина линии питания 50 м, 380-400 В~, /3Ф/, 50 Гц, материал жил кабеля - медь, открытый способ прокладки кабеля.
*** Наличие обвязки или оснащение дополнительными опциями на габаритные размеры не влияют.

Технические характеристики ККБ BasicAir/UnicAir С-20..С-65

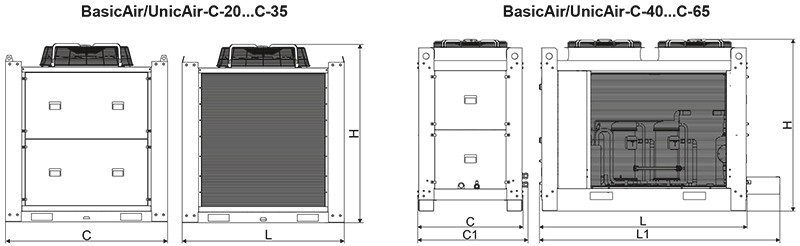

ККБ BasicAir-габаритные размеры 20-65.jpg

Типоразмер ККБ BasicAir/UnicAir			20	25	30	35	40	45	55	65
Холодильная мощность, кВт*			20,31	24,21	30,72	34,2	40,58	46,81	55,96	65,04
Количество холодильных контуров			1	1	1	1	1	1	1	1
Питание			380-400 В~, /3+N+PE/, 50 Гц
Количество жил, шт/ рекомендованное сечение, мм²**			5х2,5		5х4,0			5х10
Компрессор	Количество компрессоров, шт		1	1	1	1	1	1	2	1
	Потребляемая мощность, кВт		4,9	5,82	6,73	8,14	10,01	11,15	13,46	15,24
	Максимальный рабочий ток, А		11,6	13,4	15,8	17,7	22	24,5	25,6	33,6
	Встроенная тепловая защита		да	да	да	да	да	да	да	да
Вентилятор	Количество вентиляторов, шт		1	1	1	1	2	2	2	2
Вентилятор	Напряжение питания, В		380-400 В~, /3+N+PE/, 50 Гц
Электрические характеристики	Максимальный ток, А		13,6	17,9	20,3	22,1	25,9	33,4	34,7	42,5
Электрические характеристики	Максимальная потребляемая мощность, кВт		7,3	9,7	11,5	12,5	14,8	18,9	21,6	23,7
Присоединительные размеры	Жидкостная линия	дюйм	5/8	5/8	5/8	5/8	3/4	3/4	1 1/8	1 1/8
	Жидкостная линия	мм	15,88	15,88	15,88	15,88	19,05	19,05	28,6	28,6
	Газовая линия	дюйм	7/8	7/8	1 1/8	1 1/8	1 3/8	1 3/8	1 3/8	1 5/8
	Газовая линия	мм	22,22	22,22	28,57	28,57	34,9	34,9	34,9	41,3
Трубы для хладагента	Макс. длина трубопровода, м		20	20	20	20	25	25	25	25
Трубы для хладагента	Макс. перепад высот, м		10	10	10	10	15	15	15	15
Тип соединения			Под пайку
Хладагент	Тип заправки - азот, марка хладагента - R410A
Хладагент	Масса для базовой заправки, кг		4,847	5,441	5,441	5,441	9,934	9,705	9,981	9,973
Габаритные размеры**	Ширина (L), мм		1300	1300	1300	1300	1860	1860	1860	1860
	Высота (H), мм		1400	1400	1400	1400	1540	1540	1540	1540
	Глубина (C), мм		950	950	950	950	945	945	945	945
Транспортировочные габариты**	Ширина (L), мм		1600	1600	1600	1600	2170	2170	2170	2170
	Высота (H), мм		1400	1400	1400	1400	1540	1540	1540	1540
	Глубина (C), мм		1000	1000	1000	1000	1000	1000	1000	1000
Транспортировочная масса, кг			250	250	250	250	450	450	510	500
Уровень звукового давления, дБ (А)			75	76	78	78	75	76	78	78

Технические характеристики ККБ BasicAir/UnicAir С-75..С-190

ККБ BasicAir-габаритные размеры 75-190.jpg

Типоразмер ККБ BasicAir/UnicAir			75	85	95	115	125	140	150	165	190
Холодильная мощность, кВт*			75	83	96	114	126	140	150	166	191
Количество холодильных контуров			1	1	1	2	2	2	2	2	2
Питание			380-400 В~, /3+N+PE/, 50 Гц
Количество жил, шт/ рекомендованное сечение, мм²**			5х16	5х25	5х25	5х35	5х50	5х50	5х50	5х70	5х70
Компрессор	Количество компрессоров, шт		1	2	1	4	4	4	2	4	2
	Потребляемая мощность, кВт		18,2	24,4	21,85	33,6	36,8	40,8	36,4	48,8	43,7
	Максимальный рабочий ток, А		53,6	65	72	84,4	94,4	100	107,2	130	144
	Встроенная тепловая защита		да	да	да	да	да	да	да	да	да
Вентилятор	Количество вентиляторов, шт		2	2	2	2	2	2	2	2	2
Вентилятор	Напряжение питания, В		380-400 В~, /3+N+PE/, 50 Гц
Электрические характеристики	Максимальный ток, А		62,5	74	81	92	105	117	124	147	161
Электрические характеристики	Максимальная потребляемая мощность, кВт		32,1	33,3	37,8	43,9	46,8	52,4	54,4	63,4	62,3
Присоединительные размеры	Жидкостная линия	дюйм	1 1/8	1 1/8	1 1/8	7/8	7/8	1 1/8	1 1/8	1 1/8	1 1/8
	Жидкостная линия	мм	28,6	28,6	28,6	22,2	22,2	28,57	28,57	28,57	28,57
	Газовая линия	дюйм	1 5/8	1 5/8	1 5/8	1 3/8	1 3/8	1 5/8	1 5/8	1 5/8	1 5/8
	Газовая линия	мм	41,3	41,3	41,3	34,9	34,9	41,28	41,28	41,28	41,28
Трубы для хладагента	Макс. длина трубопровода, м		30	30	30	25	25	30	30	30	30
Трубы для хладагента	Макс. перепад высот, м		20	20	20	15	15	20	20	20	20
Тип соединения			Под пайку
Хладагент	Тип заправки - азот, марка хладагента - R410A
Хладагент	Масса для базовой заправки, кг		12,5	12	12,5	12,3	12,3	11,15	11,15	11,15	11,15
Габаритные размеры**	Ширина (L), мм		1860	1860	1860	2420	2420	2420	2420	2420	2420
	Высота (H), мм		1540	1540	1540	1765	1765	1765	1765	1765	1765
	Глубина (C), мм		945	945	945	1205	1205	1205	1205	1205	1205
Транспортировочные габариты**	Ширина (L1), мм		2170	2170	2170	2725	2725	2725	2725	2725	2725
	Высота (H), мм		1540	1540	1540	1765	1765	1765	1765	1765	1765
	Глубина (C1), мм		1000	1000	1000	1270	1270	1270	1270	1270	1270
Транспортировочная масса, кг			500	500	500	700	700	700	700	700	700
Уровень звукового давления, дБ (А)			73	76	76	74	71	71	72	73	73

Пример расчёта (подбора) холодопроизводительности установки:

Нормальные условия:
- Температура конденсации фреона: +45°С;
- Перегрев фреона: 5 К;
- Переохлаждение фреона: 5 К.
Исходные данные для подбора:
- Температура кипения фреона: +7°С;
- Температура наружного воздуха +32 С, относительная влажность 40%;
- Необходимая холодопроизводительность ККБ: 4,5 кВт.
Исходным данным соответствуют модели BasicAir-C-5-410 и UnicAir-C-5-410.

Холодопроизводительность ККБ BasicAir/UnicAir, в зависимости от температуры, кВт

Модель	Температура наружного воздуха, °С	Температура кипения, °С
Модель	Температура наружного воздуха, °С	+12,5	+12	+10	+8	+7	+5	+4	+2
BasicAir-C-2-410 UnicAir-C-2-410	+20	3,19	3,13	2,91	2,69	2,59	2,39	2,29	2,11
	+25	3,01	2,96	2,74	2,54	2,44	2,25	2,16	1,98
	+30	2,83	2,78	2,58	2,39	2,30	2,12	2,03	1,86
	+32	2,75	2,70	2,51	2,32	2,24	2,06	1,97	1,80
	+35	2,62	2,58	2,40	2,22
BasicAir-C-3-410 UnicAir-C-3-410	+20	4,07	4	3,73	3,47	3,35	3,1	2,98	2,75
	+25	3,84	3,77	3,51	3,26	3,14	2,91	2,79	2,57
	+30	3,6	3,53	3,29	3,05	2,94	2,72	2,61	2,39
	+32	3,49	3,43	3,19	2,96	2,85	2,63	2,53	2,32
	+35	3,33	3,28	3,05	2,83	2,73	2,52	2,41	2,21
	+40	3,06	3	2,8	2,6	2,51	2,32	2,22
BasicAir-C-5-410 UnicAir-C-5-410	+20	7,37	7,24	6,77	6,32	6,1	5,68	5,48	5,1
	+25	6,95	6,83	6,38	5,95	5,74	5,34	5,15	4,75
	+30	6,51	6,4	5,97	5,56	5,37	4,99	4,81	4,46
	+32	6,33	6,23	5,8	5,41	5,22	4,85	4,67	4,33
	+35	6,06	5,96	5,55	5,17	4,94	4,63	4,46	4,13
	+40	5,6	5,5	5,12	4,76	4,59	4,25	4,1	3,79
	+43	5,31	5,22	4,85	4,51	4,34	4,03	3,87	3,58
	+45	5,12	5,03	4,67	4,34	4,18	3,87	3,72	3,44
BasicAir-C-7-410 UnicAir-C-7-410	+20	10,41	10,23	9,55	8,89	8,57	7,96	7,66	7,09
	+25	9,88	9,71	9,06	8,44	8,14	7,55	7,27	6,73
	+30	9,32	9,17	8,55	7,97	7,68	7,13	6,86	6,34
	+32	9,09	8,94	8,34	7,21	7,48	6,94	6,68	6,18
	+35	8,72	8,57	7,99	7,44	7,17	6,65	6,4	5,91
	+40	8,04	7,9	7,36	6,84	6,59	6,1	5,86	5,41
	+43	7,57	7,44	6,93	6,43	6,19	5,72	5,49	5,05
	+45	7,24	7,12	6,62	6,14	5,9	5,45	5,23	4,8

Модель	Температура наружного воздуха, °С	Температура кипения, °С
Модель	Температура наружного воздуха, °С	+13	+12	+10	+8	+7	+5	+4	+2
BasicAir-C-10-410 UnicAir-C-10-410	+20	13,79	13,42	12,54	11,70	11,30	10,53	10,17	9,47
	+25	13,11	12,76	11,91	11,10	10,72	9,98	9,63	8,96
	+30	12,32	11,98	11,17	10,41	10,04	9,34	9,00	8,36
	+32	12,05	11,72	10,92	10,17	9,81	9,12	8,79	8,19
	+35	11,58	11,25	10,48	9,75	9,40	8,74	8,41	7,80
	+40	10,78	10,47	9,74	9,04	8,71	8,08	7,77	7,19
	+43	10,20	9,91	9,20	8,53	8,21	7,60	7,31	6,74
	+45	9,77	9,48	8,79	8,14	7,83	7,24	6,95	6,40
BasicAir-C-13-410 UnicAir-C-13-410	+20	18,3	17,71	16,56	15,47	14,95	13,94	13,45	12,52
	+25	17,34	16,77	15,67	14,63	14,13	13,17	12,71	11,82
	+30	16,34	15,8	14,76	13,77	13,30	12,39	11,95	11,11
	+32	15,93	15,41	14,39	13,42	12,96	12,07	11,64	10,82
	+35	15,32	14,81	13,82	12,89	12,44	11,58	11,16	10,37
	+40	14,26	13,78	12,85	11,97	11,55	10,74	10,35	9,61
	+43	15,93	13,14	12,25	11,4	11	11,22	9,85	9,13
	+45	13,16	12,71	11,84	11,02	10,62	9,87	9,5	8,81
BasicAir-C-17-410 UnicAir-C-17-410	+20	23,39	22,63	21,16	19,77	19,1	17,81	17,19	16
	+25	22,16	21,43	20,03	18,7	18,07	16,84	16,25	15,11
	+30	20,89	20,20	18,87	17,61	17	15,83	15,28	14,2
	+32	20,37	19,69	18,39	17,16	16,56	15,42	14,88	13,83
	+35	19,58	18,87	17,67	16,47	15,9	14,8	14,27	13,26
	+40	18,23	17,67	16,43	15,3	14,76	13,7	13,23	12,28
	+43	17,39	16,8	15,66	14,58	14,06	13,07	12,59	11,68
	+45	16,82	16,43	15,14	14,09	13,58	12,61	12,15	11,26
BasicAir-C-20-410-UP UnicAir-C-20-410-UP	+20	29,49	28,65	26,64	24,77	23,88	22,19	21,39	19,87
	+25	27,45	26,69	24,87	23,17	22,36	20,82	20,09	18,7
	+30	25,53	24,84	23,19	21,65	20,91	19,5	18,83	17,54
	+32	24,76	24,1	22,51	21,02	20,31	18,95	18,29	17,05
	+35	23,7	23,07	21,56	20,14	19,46	18,16	17,53	16,33
	+40	22,04	21,46	20,06	18,74	18,1	16,86	16,26	15,11
	+43	20,94	20,38	19,04	17,76	17,14	15,94	15,36	14,21
	+45	20,13	19,59	18,29	17,03	16,42	15,24	14,66	13,52
BasicAir-C-25-410-UP UnicAir-C-25-410-UP	+20	23,85	32,75	30,57	28,63	27,66	25,71	24,88	23,23
	+25	32,15	31,05	28,97	27,14	26,22	24,37	23,59	22,02
	+30	30,33	29,35	27,40	25,66	24,79	23,05	22,33	20,81
	+32	29,63	28,67	26,76	25,06	24,21	22,50	21,77	20,31
	+35	28,57	27,65	25,80	24,11	23,29	21,68	20,93	19,56
	+40	26,74	25,86	24,10	22,54	21,76	20,20	19,53	18,18
	+43	25,58	24,69	23,00	21,48	20,73	19,21	18,56	17,25
	+45	24,74	23,92	22,26	20,78	20,04	18,55	17,91	16,63

Модель	Температура наружного воздуха, °С	Температура кипения, °С
Модель	Температура наружного воздуха, °С	+15	+12	+10	+8	+7	+5	+4	+2
BasicAir-C-30-410-UP UnicAir-C-30-410-UP	+20	45,85	41,59	38,81	36,34	35,11	32,64	31,59	29,49
	+25	43,53	39,40	36,77	34,45	33,29	30,94	29,95	27,95
	+30	41,03	37,27	34,78	32,57	31,47	29,26	28,31	26,42
	+32	39,96	36,40	33,97	31,79	30,72	28,56	27,64	25,79
	+35	38,36	35,10	32,75	30,62	29,56	27,52	26,62	24,77
	+40	35,51	32,83	30,60	28,61	27,62	25,64	24,79	23,09
	+43	33,69	31,35	29,20	27,27	26,31	24,39	23,56	21,9
	+45	32,48	30,36	28,26	26,37	25,43	23,55	22,74	21,12
BasicAir-C-35-410-UP UnicAir-C-35-410-UP	+20	51,23	46,41	43,19	40,44	39,07	36,33	35,16	32,81
	+25	48,54	44,00	40,93	35,01	37,05	34,44	33,33	31,11
	+30	45,91	41,59	38,71	29,58	35,02	32,56	31,51	29,40
	+32	44,85	40,63	37,81	31,40	34,20	31,79	30,76	28,69
	+35	43,27	39,18	36,45	34,12	32,96	30,63	29,63	27,63
	+40	40,51	35,90	34,06	31,11	30,23	28,54	27,47	25,69
	+43	38,74	33,94	30,74	29,31	28,59	27,15	26,18	24,38
	+45	37,56	32,14	28,53	27,60	27,14	26,22	25,31	23,50
BasicAir-C-40-410-UP UnicAir-C-40-410-UP	+20	60,99	55,45	51,96	48,79	47,20	44,02	42,63	39,84
	+25	57,83	52,24	48,88	45,92	44,44	41,39	40,13	37,49
	+30	54,37	49,02	45,91	43,09	41,68	38,86	37,63	35,17
	+32	52,87	47,74	44,71	41,96	40,58	37,83	36,63	34,24
	+35	50,63	45,83	42,90	40,25	38,93	36,29	35,14	32,84
	+40	46,59	42,48	39,74	37,20	35,93	33,56	32,49	30,35
	+43	44,02	40,31	37,68	35,28	34,12	31,75	30,72	28,67
	+45	42,30	38,86	36,30	33,99	32,84	30,54	29,55	27,56
BasicAir-C-45-410-UP UnicAir-C-45-410-UP	+20	69,99	63,37	59,14	55,39	53,51	49,75	48,15	44,94
	+25	66,30	60,08	56,04	52,52	50,73	47,15	45,65	42,6
	+30	62,36	56,79	53,01	49,64	47,96	44,59	43,15	40,27
	+32	60,74	55,47	51,77	48,45	46,81	43,51	42,10	39,82
	+35	58,32	53,49	49,91	46,67	45,05	41,90	40,48	37,79
	+40	53,74	50,03	46,64	43,61	42,10	39,08	37,78	35,18
	+43	50,94	47,78	44,49	41,37	39,81	36,69	35,52	33,18
	+45	49,07	46,28	43,06	39,87	38,28	35,09	34,01	31,81
BasicAir-C-55-410-UP UnicAir-C-55-410-UP	+20	83,48	75,76	70,70	66,20	63,96	59,48	55,56	52,72
	+25	79,22	71,78	67,00	62,74	60,62	56,36	54,56	50,42
	+30	74,6	67,88	63,36	59,34	57,32	53,3	51,58	48,12
	+32	72,62	66,32	61,84	57,92	55,96	52,04	50,34	46,98
	+35	69,64	63,94	59,66	55,8	53,86	50,14	48,5	45,12
	+40	64,34	59,8	55,76	52,14	50,34	46,72	45,16	42,06
	+43	60,96	57,12	53,2	49,7	47,94	44,44	42,92	39,9
	+45	58,7	55,32	51,48	48,06	46,34	42,92	41,44	38,48
BasicAir-C-65-410-UP UnicAir-C-65-410-UP	+20	92,92	84,21	79,07	74,34	71,98	67,26	65,16	60,97
	+25	88,32	81,31	76,76	71,63	69,31	65,11	62,63	58,52
	+30	83,43	78,41	73,46	68,91	66,64	62,10	60,09	56,06
	+32	81,35	76,65	71,77	67,30	65,06	60,58	58,60	54,64
	+35	78,24	74,01	69,23	64,86	62,68	58,31	56,38	52,51
	+40	72,76	68,37	64,15	59,73	57,67	53,79	51,97	48,11
	+43	69,32	64,99	60,63	56,66	54,67	50,69	48,95	45,47
	+45	67,02	62,53	58,28	54,41	52,48	48,62	46,93	43,56
BasicAir-C-75-410-UP UnicAir-C-75-410-UP	+20	54,85	49,69	46,25	43,31	41,84	38,9	37,65	35,14
	+25	51,97	47,09	43,83	41,06	39,67	36,87	35,69	33,31
	+30	49,16	44,52	41,45	38,81	37,5	34,87	33,74	31,47
	+32	48,03	43,5	40,48	37,91	36,62	34,04	32,94	30,73
	+35	46,33	41,9	39,03	36,46	35,29	32,8	31,73	29,51
	+40	43,38	39,23	36,47	34,05	32,84	30,56	29,45	27,47
	+43	41,48	37,47	34,8	32,48	31,36	29,07	28,08	25,19
	+45	40,21	36,29	33,68	31,43	30,31	28,07	24,1	23,67
BasicAir-C-85-410-UP UnicAir-C85-410-UP	+20	121,98	110,9	103,92	97,58	94,4	88,04	85,26	79,68
	+25	115,66	104,48	97,76	91,84	88,88	82,78	80,26	74,98
	+30	108,74	98,04	91,82	86,18	83,36	77,72	75,26	70,34
	+32	105,74	95,48	89,42	83,92	81,16	75,66	73,26	68,48
	+35	101,26	91,66	85,8	80,5	77,86	72,58	70,28	65,68
	+40	93,18	84,96	79,48	74,4	71,86	67,12	64,98	60,7
	+43	88,04	80,62	75,36	70,56	68,24	63,5	61,44	57,34
	+45	84,6	77,72	72,6	67,98	65,68	61,08	59,1	55,12
BasicAir-C-95-410-UP UnicAir-C-95-410-UP	+20	141,6	129,44	120,23	112,09	108,02	99,88	96,46	89,61
	+25	134,2	121,28	112,05	105,12	101,33	93,14	90,55	94,16
	+30	126,4	113,12	105,18	98,15	94,64	87,61	84,64	78,71
	+32	123,04	110,32	102,62	95,8	92,38	85,56	82,67	76,9
	+35	118	106,13	98,78	92,26	89	82,48	79,72	74,19
	+40	109,2	98,41	92,03	85,54	82,51	76,92	70,11	57,44
	+43	103,68	93,78	87,28	81,5	78,61	72,83	64,35	47,4
	+45	100	90,4	84,11	78,51	75,71	70,1	67,69	62,87
BasicAir-C-115-410-UP UnicAir-C-115-410-UP	+20	166,96	151,52	141,4	132,4	127,92	118,96	111,12	105,44
	+25	158,44	143,56	134	125,48	121,24	112,72	109,12	100,84
	+30	149,2	135,76	126,72	118,68	114,64	106,6	103,16	96,24
	+32	145,24	132,64	123,68	115,84	111,92	104,08	100,68	93,96
	+35	139,28	127,88	119,32	111,6	107,72	100,28	97	90,24
	+40	128,68	119,6	111,52	104,28	100,68	93,44	90,32	84,12
	+43	121,92	114,24	106,4	99,4	95,88	88,88	85,84	79,8
	+45	117,4	110,64	102,96	96,12	92,68	85,84	82,88	76,96
BasicAir-C-125-410-UP UnicAir-C-125-410-UP	+20	183,4	166,36	155,24	145,36	140,44	130,56	126,36	117,96
	+25	174,12	157,6	147,08	137,8	133,16	123,76	119,8	111,8
	+30	164,12	149,08	139,12	130,28	125,88	117,04	113,24	105,68
	+32	159,84	145,6	135,88	127,16	122,88	114,24	110,56	103,16
	+35	153,44	140,4	131	122,48	118,24	110,08	106,48	99,08
	+40	142,04	131,32	122,4	114,44	110,48	102,56	99,16	92,36
	+43	134,76	125,4	116,8	109,08	105,24	97,56	94,24	87,6
	+45	129,92	121,44	113,04	105,48	101,72	94,2	90,96	84,48
BasicAir-C-140-410-UP UnicAir-C-140-410-UP	+20	204,92	185,64	172,76	161,76	156,28	145,32	140,64	131,24
	+25	194,16	176	163,72	153,4	148,2	137,76	133,32	124,44
	+30	183,64	166,36	154,84	145	140,08	130,24	126,04	117,6
	+32	179,4	162,52	151,24	136,48	136,8	127,16	123,04	114,76
	+35	173,08	156,72	145,8	124,44	131,84	122,52	118,52	110,52
	+40	162,04	143,6	136,24	124,44	120,92	114,16	109,88	102,76
	+43	154,96	135,76	122,96	117,24	114,36	108,6	104,72	97,52
	+45	150,24	128,56	114,12	110,4	108,56	104,88	101,24	94
BasicAir-C-150-410-UP UnicAir-C-150-410-UP	+20	230,6	211,82	196,74	183,42	176,76	163,44	157,84	146,64
	+25	218,4	198,46	183,36	172,02	165,8	152,4	148,18	137,72
	+30	205,4	185,1	172,1	160,6	154,86	143,36	138,5	128,8
	+32	199,94	180,54	167,92	156,76	151,16	140	135,28	125,84
	+35	191,76	173,68	161,64	150,98	145,64	134,96	130,44	121,4
	+40	177,66	161,02	150,6	139,96	135	125,86	120,86	112,42
	+43	168,96	153,44	142,82	133,36	128,62	119,16	115,12	107,02
	+45	163,16	147,92	137,62	128,44	123,86	114,7	110,76	102,88
BasicAir-C-165-410-UP UnicAir-C-165-410-UP	+20	243,96	221,8	207,84	195,16	188,8	176,08	170,52	159,36
	+25	231,32	208,96	195,52	183,68	177,76	165,56	160,52	149,96
	+30	217,48	196,08	183,64	172,36	166,72	155,44	150,52	140,68
	+32	211,48	190,96	178,84	167,84	162,32	151,32	146,52	136,96
	+35	202,52	183,32	171,6	161	155,72	145,16	140,56	131,36
	+40	186,36	169,92	158,96	148,8	143,72	134,24	129,96	121,4
	+43	176,08	161,24	150,72	141,12	136,48	127	122,88	114,68
	+45	169,2	155,44	145,2	135,96	131,36	122,16	118,2	110,24
BasicAir-C-190-410-UP UnicAir-C-190-410-UP	+20	283,2	258,88	240,46	224,18	216,04	199,76	192,92	179,22
	+25	268,4	242,56	224,1	210,24	202,66	186,28	181,1	188,32
	+30	252,8	226,24	210,36	196,3	189,28	175,22	169,28	157,42
	+32	246,08	220,64	205,24	191,6	184,76	171,12	165,34	153,8
	+35	236	212,26	197,56	184,52	178	164,96	159,44	148,38
	+40	218,4	196,82	184,06	171,08	165,02	153,84	140,22	114,88
	+43	207,36	187,56	174,56	163	157,22	145,66	128,7	94,8
	+45	200	180,8	168,22	157,02	151,42	140,2	135,38	125,74

Дополнительные опции и возможность их установки в UnicAir

Типоразмер UnicAir

Комплект манометров по высокому и низкому давлению

Маслоотделитель

Плавное регулирование скорости вращения вентилятора

Обратный клапан на жидкостной линии

Обратный клапан после конденсатора

Фильтр на всасывающей

линии

Зимний комплект до -10°С

Зимний комплект до -30°С

Запорные вентили на жидкостной и газовой линии

Запорный вентиль между конденсатором и компрессором

Сервисные порты выведенные на улицу

Шумоизоляция

компрессорного отсека

Ресивер хладагента для компенсации расшир. фреона

Ресивер хладагента для компенсац. расшир. фреона и его эвакуации из трассы

Выносной шкаф управления

SV1

SV2

RR1

RR2

СС

Выход воздуха вбок

C-2-410

C-3-410

C-5-410

C-7-410

C-10-410

C-13-410

C-17-410

Выход воздуха вверх

C-20-410-UP

C-25-410-UP

C-30-410-UP

C-35-410-UP

C-40-410-UP

C-45-410-UP

C-55-410-UP

C-65-410-UP

C-75-410-UP

C-85-410-UP

C-95-410-UP

C-115-410-UP

C-125-410-UP

C-140-410-UP

C-150-410-UP

C-165-410-UP

C-190-410-UP

МАРКИРОВКА:

Блок компрессорно-конденсаторный BasicAir-C-40-410-UP
где: BasicAir – серия;
40 – типоразмер;
410 – тип хладагента (R410А);
UP – выброс воздуха вверх.
Блок компрессорно-конденсаторный UnicAir-C-40-410-UP/PG/W1
где: UnicAir – серия;
40 – типоразмер;
410 – тип хладагента (R410А);
UP – выброс воздуха вверх;
PG – комплект манометров по высокому и низкому давлению;
W1 – зимний комплект до 10°С.

Дополнительные опции и возможность их установки

Соединительный комплект для ККБ серий BasicAir/UnicAir

С соединительными комплектами для обвязки можно ознакомиться в следующем разделе.

Соединительный комплект для ККБ серий BasicAir/UnicAir

Компрессорно-конденсаторные блоки присоединяются к секции фреонового охлаждения медными трубопроводами в теплоизоляционных трубках двух типов: жидкостной (линией нагнетания) и газовой (линией всасывания).
В системах с компрессорно-конденсаторными блоками на линии нагнетания устанавливаются элементы «Соединительного комплекта для ККБ». Непосредственно перед секцией фреонового охлаждения (испарителем) рекомендуется установка соленоидного клапана и ТРВ (терморегулирующего вентиля) или ЭРВ (электронно регулирующего вентиля)
Регулирующий вентиль (ТРВ или ЭРВ) – это дросселирующий клапан, который регулирует подачу жидкого хладагента в испаритель.
Электромагнитный клапан предназначен для управления потоками жидких и газообразных сред в автоматическом режиме. Представляет собой электромеханическое устройство. Приводом служит подвижный сердечник электромагнита (соленоида).
Фильтр-осушитель защищает холодильные системы и системы кондиционирования от воздуха, влаги, кислот и твердых частиц, предотвращая вредные химические реакции и появление абразивных частиц.
Смотровое стекло предназначено для оценки состояния хладагента после фильтра осушителя.
Фильтр-осушитель и смотровое стекло рекомендуется устанавливать на жидкостной линии непосредственно после компрессорно-конденсаторного блока.

Схема обвязки ККБ с одноконтурным испарителем.jpg

Схема обвязки ККБ с двухконтурным испарителем и одним ТРВ.jpg

Схема обвязки ККБ с двухконтурным испарителем и двумя ТРВ.jpg

Типовые обвязки для ККБ от 2 кВт до 190 кВт холодильной мощности на 1 или 2 гидравлических контура.
Пример обозначения обвязки для одноконтурного ККБ:
Обвязка 1к ККБ BasicAir/UnicAir-C-8,5-410
Состав обвязки одноконтурного испарителя:
1 - фильтр-осушитель - 1 шт.
2 - смотровое стекло- 1 шт.
3 - электромагнитный клапан - 1 шт.
4 - терморегулирующий вентиль в сборе - 1 шт.
Пример обозначения обвязки для двухконтурного испарителя:
Обвязка 2к ККБ BasicAir/UnicAir-C-150-410
Состав обвязки одноконтурного испарителя:
1 - фильтр-осушитель - 2 шт.
2 - смотровое стекло - 2 шт.
3 - электромагнитный клапан - 2 шт.
4 - терморегулирующий вентиль в сборе - 2 шт.
Режим работы:
- Температура кипения фреона: +7°С;
- Температура конденсации фреона: +45°С;
- Перегрев фреона: 5 К;
- Преохлаждение фреона: 5 К;
- Фреон R410А.

Состав соединительных комплектов для ККБ серий BasicAir/UnicAir

Модель ККБ	Типоразмер комплекта	Мощность, кВт	Фильтр-осушитель	Смотровое окно	Электромагнитный клапан	Регулирующий вентиль (ТРВ/ЭРВ)	Вставка расширительная к ТРВ
BasicAir-C-2-410 UnicAir-C-2-410	C-2-410	2,24	+	+	+/-	+/-	+
BasicAir-C-3-410 UnicAir-C-3-410	C-3-410	2,85	+	+	+/-	+/-	+
BasicAir-C-5-410 UnicAir-C-5-410	C-5-410	5,18	+	+	+/-	+/-	+
BasicAir-C-7-410 UnicAir-C-7-410	C-7-410	7,23	+	+	+/-	+/-	+
BasicAir-C-10-410 UnicAir-C-10-410	C-10-410	9,81	+	+	+	+/-	+
BasicAir-C-13-410 UnicAir-C-13-410	C-13-410	13,3	+	+	+	+/-	+
BasicAir-C-17-410 UnicAir-C-17-410	C-17-410	17	+	+	+	+/-	+
BasicAir-C-20-410 UnicAir-C-20-410	C-20-410	20,31	+	+	+	+/+
BasicAir-C-25-410 UnicAir-C-25-410	C-25-410	24,21	+	+	+	+/+
BasicAir-C-30-410 UnicAir-C-30-410	C-30-410	30,72	+	+	+	+/+
BasicAir-C-35-410 UnicAir-C-35-410	C-35-410	34,2	+	+	+	+/+
BasicAir-C-40-410-UP UnicAir-C-40-410-UP	C-40-410-UP	40,58	+	+	+	+/+
BasicAir-C-45-410-UP UnicAir-C-45-410-UP	C-45-410-UP	46,81	+	+	+	+/+
BasicAir-C-55-410-UP UnicAir-C-55-410-UP	C-55-410-UP	55,96	+	+	+	+/+
BasicAir-C-65-410-UP UnicAir-C-65-410-UP	C-65-410-UP	65,04	+	+	+	+/+
BasicAir-C-75-410-UP UnicAir-C-75-410-UP	C-75-410-UP	75	+	+	+	+/+
BasicAir-C-85-410-UP UnicAir-C-85-410-UP	C-85-410-UP	83,36	+	+	+	+/+
BasicAir-C-95-410-UP UnicAir-C-95-410-UP	C-95-410-UP	93,62	+	+	+	+/+
BasicAir-C-115-410-UP UnicAir-C-115-410-UP	C-115-410-UP	114,64	+	+	+	+/+
BasicAir-C-125-410-UP UnicAir-C-125-410-UP	C-125-410-UP	125,88	+	+	+	+/+
BasicAir-C-140-410-UP UnicAir-C-140-410-UP	C-140-410-UP	140,08	+	+	+	+/+
BasicAir-C-150-410-UP UnicAir-C-150-410-UP	C-150-410-UP	150	+	+	+	+/+
BasicAir-C-165-410-UP UnicAir-C-165-410-UP	C-165-410-UP	166,72	+	+	+	+/+
BasicAir-C-190-410-UP UnicAir-C-190-410-UP	C-190-410-UP	191,84	+	+	+	+/+

Не представленные в наличии модели доступны к поставке под заказ

Наименование

Единица измерения

Масса, кг

Стоимость

Блок компрессорно-конденсаторный BasicAir-C-2-410

87 090 ₽

шт

87 090 ₽

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96

или по телефону

+7 800 505 08 67 получить консультацию

Компрессорно-конденсаторный блок BasicAir, UnicAir

Технические характеристики ККБ BasicAir/UnicAir С-2..С-17

Технические характеристики ККБ BasicAir/UnicAir С-20..С-65

Технические характеристики ККБ BasicAir/UnicAir С-75..С-190

Пример расчёта (подбора) холодопроизводительности установки:

Холодопроизводительность ККБ BasicAir/UnicAir, в зависимости от температуры, кВт

Дополнительные опции и возможность их установки в UnicAir

МАРКИРОВКА:

Дополнительные опции и возможность их установки

Рекомендации по проектированию и монтажу ККБ серий BasicAir/UnicAir

Соединительный комплект для ККБ серий BasicAir/UnicAir

Состав соединительных комплектов для ККБ серий BasicAir/UnicAir

Не представленные в наличии модели доступны к поставке под заказ
