Вставка гибкая для канальных взрывозащищенных вентиляторов VCN-Ex1

Описание товара
Характеристики моделей
Купить

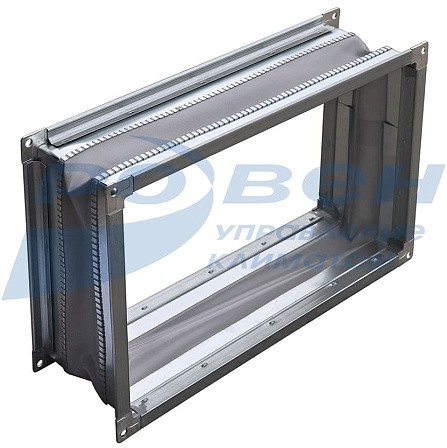

Вставки гибкие прямоугольные типа ВГП предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -45°С до +80°С.
Корпус вставки изготовлен из оцинкованной стали, в середине закреплена антистатическая лента, обеспечивающая герметичность канала.

Габаритные и присоединительные размеры, мм


Типоразмер

вентилятора

Модель

гибкой вставки

L

H

L1

H1

Фланец из шины

40-20

ВГП-40-20

400

200

420

220

20

50-25

ВГП-50-25

500

250

520

270

20

50-30

ВГП-50-30

500

300

520

320

20

60-25

ВГП-60-25

600

250

620

270

20

60-30

ВГП-60-30

600

300

620

320

20

60-35

ВГП-60-35

600

350

620

370

20

70-40

ВГП-70-40

700

400

720

420

20

80-50

ВГП-80-50

800

500

820

520

20

90-50

ВГП-90-50

900

500

920

520

20

100-50

ВГП-100-50

1000

500

1020

520

20

МАРКИРОВКА:

Вставка гибкая ВГП-40-20-Ш/Ш-Ex
                      где:  ВГП – вставка гибкая прямоугольная;
                              40-20 – проходное сечение гибкой вставки (типоразмер прямоугольного вентилятора (LxH), см);
                              Ш/Ш – тип соединения гибкой вставки: на фланцах из шины;
                              Ex – исполнение гибкой вставки: взрывозащищенное.

Не представленные в наличии модели доступны к поставке под заказ
