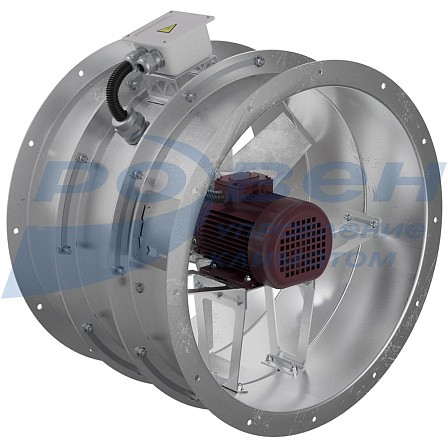

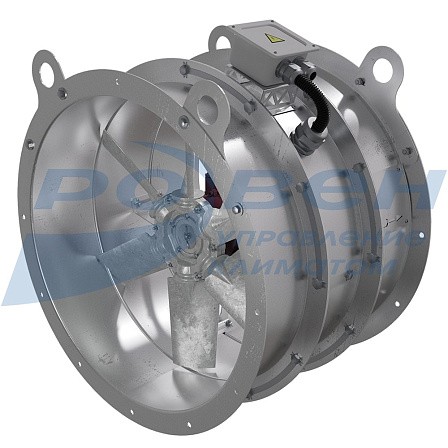

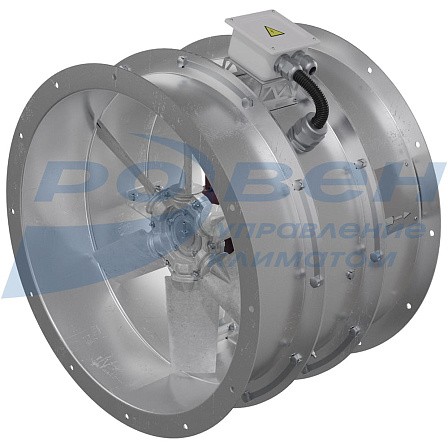

Вентилятор осевой РОСА-SMF
Вентиляторы осевые РОСА-SMF предназначены для перемещения образующихся при пожаре дымовоздушных смесей с температурой до 400°С в течение 120 минут. Применяются в системах вытяжной противодымной вентиляции для удаления образующихся при пожаре дымовоздушных смесей, не содержащих взрывоопасных материалов. Состоят из корпуса, внутри которого находится рабочее колесо, установленное непосредственно на валу электродвигателя. Вентилятор РОСА-SMF имеет специальную систему тепловой защиты электродвигателя. Особенностью вентиляторов является возможность установки лопаток под разными углами, благодаря этому вентилятор с одним диаметром колеса обеспечивает целую область режимов.
Составной корпус вентилятора РОСА-SMF изготовлен из углеродистой стали, а рабочее колесо из алюминиевого сплава.
Вентиляторы РОСА-SMF выпускаются с направлением потока воздуха от колеса на двигатель (IW).
*По отдельной заявке возможно изготовление вентиляторов с направлением потока от двигателя на колесо (MW).

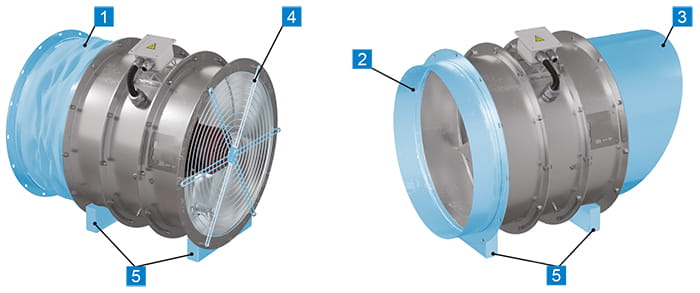

Дополнительное оборудование для горизонтального монтажа
№ |
Наименование |
Описание |
1 |
Вставка гибкая ВГК-РОСА фланец-фланец/фланец-ниппель |
Вставки гибкие круглые предназначены для присоединения вентилятора к системам воздуховодов, исключая передачу вибрации от вентилятора |
2 |
Переходник РОСА |
Переходник предназначен для соединения осевого вентилятора РОСА с системой воздуховодов |
3 |
Монтажная опора МОП |
Монтажная опора позволяет установить осевой вентилятор в горизонтальном положении. Опора состоит из двух кронштейнов, которые крепятся к фланцам вентилятора |
4 |
Решетка защитная БАСКЕТ-РОСА |
Решетка защитная служит для защиты осевых вентиляторов и систем вентиляции от попадания в них посторонних предметов |
5 |
Козырек РОСА |
Козырек РОСА предназначен для защиты от атмосферных осадков. Козырек оснащен сеткой для защиты от попадания в вентилятор посторонних предметов |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Описание типа корпуса
Внешний вид |
Тип корпуса |
Наименование - назначение |
Направление потока воздуха |
|
IW |
MW |
|||
|
10.20L |
Цилиндрический – рекомендован для использования в системе воздуховодов при компоновке типа D по ГОСТ 34002-2016 |
|
|
Габаритные и присоединительные размеры
№ вент. |
Наименование |
D1, мм |
D2, мм |
D3, мм |
L, мм |
H, мм |
n, отв |
4,0 |
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/18-А/0,25/1500/220-380/1-У2 |
400 |
436 |
460 |
440 |
529 |
8 |
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/22-А/0,37/1500/220-380/1-У2 |
400 |
436 |
460 |
440 |
529 |
8 |
|
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/77-А/0,75/3000/220-380/1-У2 |
400 |
436 |
460 |
440 |
529 |
8 |
|
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/81-А/1,1/3000/220-380/1-У2 |
400 |
436 |
460 |
440 |
529 |
8 |
|
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/13-А/1,5/3000/220-380/1-У2 |
400 |
436 |
460 |
440 |
529 |
8 |
|
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/17-А/2,2/3000/220-380/1-У2 |
400 |
436 |
460 |
440 |
529 |
8 |
|
4,5 |
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/46-А/0,25/1500/220-380/1-У2 |
450 |
486 |
510 |
440 |
579 |
8 |
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/18-А/0,37/1500/220-380/1-У2 |
450 |
486 |
510 |
440 |
579 |
8 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/70-А/0,55/1500/220-380/1-У2 |
450 |
486 |
510 |
440 |
579 |
8 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/73-А/0,75/3000/220-380/1-У2 |
450 |
486 |
510 |
440 |
579 |
8 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/77-А/1,1/3000/220-380/1-У2 |
450 |
486 |
510 |
440 |
579 |
8 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/37-А/1,5/3000/220-380/1-У2 |
450 |
486 |
510 |
440 |
579 |
8 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/85-А/2,2/3000/220-380/1-У2 |
450 |
486 |
510 |
440 |
579 |
8 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/61-А/3,0/3000/220-380/1-У2 |
450 |
486 |
510 |
515 |
579 |
8 |
|
5,0 |
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/38-А/0,25/1500/220-380/1-У2 |
500 |
536 |
560 |
440 |
629 |
12 |
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/14-А/0,37/1500/220-380/1-У2 |
500 |
536 |
560 |
440 |
629 |
12 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/18-А/0,55/1500/220-380/1-У2 |
500 |
536 |
560 |
440 |
629 |
12 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/25-А/0,75/3000/220-380/1-У2 |
500 |
536 |
560 |
440 |
629 |
12 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/73-А/1,1/3000/220-380/1-У2 |
500 |
536 |
560 |
440 |
629 |
12 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/77-А/1,5/3000/220-380/1-У2 |
500 |
536 |
560 |
440 |
629 |
12 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/81-А/2,2/3000/220-380/1-У2 |
500 |
536 |
560 |
440 |
629 |
12 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/09-А/3,0/3000/220-380/1-У2 |
500 |
536 |
560 |
515 |
629 |
12 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/13-А/4,0/3000/220-380/1-У2 |
500 |
536 |
560 |
515 |
629 |
12 |
|
5,6 |
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/50-А/0,37/1500/220-380/1-У2 |
560 |
620 |
660 |
440 |
729 |
12 |
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/58-А/0,55/1500/220-380/1-У2 |
560 |
620 |
660 |
440 |
729 |
12 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/62-А/0,75/1500/220-380/1-У2 |
560 |
620 |
660 |
440 |
729 |
12 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/25-А/1,1/3000/220-380/1-У2 |
560 |
620 |
660 |
440 |
729 |
12 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/73-А/1,5/3000/220-380/1-У2 |
560 |
620 |
660 |
440 |
729 |
12 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/77-А/2,2/3000/220-380/1-У2 |
560 |
620 |
660 |
440 |
729 |
12 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/81-А/3,0/3000/220-380/1-У2 |
560 |
620 |
660 |
515 |
729 |
12 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/09-А/4,0/3000/220-380/1-У2 |
560 |
620 |
660 |
515 |
729 |
12 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/13-А/5,5/3000/220-380/1-У2 |
560 |
620 |
660 |
515 |
729 |
12 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/17-А/7,5/3000/220-380/1-У2 |
560 |
620 |
660 |
630 |
729 |
12 |
|
6,3 |
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/78-А/0,55/1500/220-380/1-У2 |
630 |
690 |
730 |
440 |
799 |
12 |
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/82-А/0,75/1500/220-380/1-У2 |
630 |
690 |
730 |
440 |
799 |
12 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/86-А/1,1/1500/220-380/1-У2 |
630 |
690 |
730 |
440 |
799 |
12 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/90-А/1,5/1500/220-380/1-У2 |
630 |
690 |
730 |
440 |
799 |
12 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/97-А/2,2/3000/220-380/1-У2 |
630 |
690 |
730 |
440 |
799 |
12 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/101-А/3,0/3000/220-380/1-У2 |
630 |
690 |
730 |
515 |
799 |
12 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/57-А/4,0/3000/220-380/1-У2 |
630 |
690 |
730 |
515 |
799 |
12 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/317-А/5,5/3000/220-380/1-У2 |
630 |
690 |
730 |
515 |
799 |
12 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/305-А/7,5/3000/220-380/1-У2 |
630 |
690 |
730 |
630 |
799 |
12 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/85-А/11,0/3000/380-660/1-У2 |
630 |
690 |
730 |
630 |
799 |
12 |
|
7,1 |
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/74-А/0,75/1500/220-380/1-У2 |
710 |
770 |
810 |
515 |
879 |
16 |
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/82-А/1,1/1500/220-380/1-У2 |
710 |
770 |
810 |
515 |
879 |
16 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/182-А/1,5/1500/220-380/1-У2 |
710 |
770 |
810 |
515 |
879 |
16 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/90-А/2,2/1500/220-380/1-У2 |
710 |
770 |
810 |
515 |
879 |
16 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/94-А/3,0/1500/220-380/1-У2 |
710 |
770 |
810 |
515 |
879 |
16 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/97-А/4,0/3000/220-380/1-У2 |
710 |
770 |
810 |
515 |
879 |
16 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/101-А/5,5/3000/220-380/1-У2 |
710 |
770 |
810 |
515 |
879 |
16 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/77-А/7,5/3000/220-380/1-У2 |
710 |
770 |
810 |
630 |
879 |
16 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/81-А/11,0/3000/380-660/1-У2 |
710 |
770 |
810 |
630 |
879 |
16 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/181-А/15,0/3000/380-660/1-У2 |
710 |
770 |
810 |
820 |
879 |
16 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/201-А/18,5/3000/380-660/1-У2 |
710 |
770 |
810 |
820 |
879 |
16 |
|
8,0 |
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/30-А/1,1/1500/220-380/1-У2 |
800 |
860 |
900 |
515 |
969 |
16 |
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/34-А/1,5/1500/220-380/1-У2 |
800 |
860 |
900 |
515 |
969 |
16 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/38-А/2,2/1500/220-380/1-У2 |
800 |
860 |
900 |
515 |
969 |
16 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/42-А/3,0/1500/220-380/1-У2 |
800 |
860 |
900 |
515 |
969 |
16 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/46-А/4,0/1500/220-380/1-У2 |
800 |
860 |
900 |
515 |
969 |
16 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/22-А/5,5/1500/220-380/1-У2 |
800 |
860 |
900 |
630 |
969 |
16 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/77-А/7,5/3000/220-380/1-У2 |
800 |
860 |
900 |
630 |
969 |
16 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/81-А/11,0/3000/380-660/1-У2 |
800 |
860 |
900 |
630 |
969 |
16 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/85-А/15,0/3000/380-660/1-У2 |
800 |
860 |
900 |
820 |
969 |
16 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/125-А/18,5/3000/380-660/1-У2 |
800 |
860 |
900 |
820 |
969 |
16 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/89-А/22,0/3000/380-660/1-У2 |
800 |
860 |
900 |
820 |
969 |
16 |
|
9,0 |
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/146-А/1,5/1500/220-380/1-У2 |
900 |
960 |
1035 |
515 |
1104 |
16 |
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/150-А/2,2/1500/220-380/1-У2 |
900 |
960 |
1035 |
515 |
1104 |
16 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/410-А/3,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
515 |
1104 |
16 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/414-А/4,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
515 |
1104 |
16 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/158-А/5,5/1500/220-380/1-У2 |
900 |
960 |
1035 |
630 |
1104 |
16 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/162-А/7,5/1500/380-660/1-У2 |
900 |
960 |
1035 |
630 |
1104 |
16 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/22-А/11,0/1500/380-660/1-У2 |
900 |
960 |
1035 |
630 |
1104 |
16 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/401-А/15,0/3000/380-660/1-У2 |
900 |
960 |
1035 |
820 |
1104 |
16 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/177-А/18,5/3000/380-660/1-У2 |
900 |
960 |
1035 |
820 |
1104 |
16 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/405-А/22,0/3000/380-660/1-У2 |
900 |
960 |
1035 |
820 |
1104 |
16 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/185-А/30,0/3000/380-660/1-У2 |
900 |
960 |
1035 |
820 |
1104 |
16 |
|
10 |
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/122-А/3,0/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
515 |
1204 |
16 |
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/126-А/4,0/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
515 |
1204 |
16 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/130-А/5,5/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
630 |
1204 |
16 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/134-А/7,5/1500/380-660/1-У2 |
1000 |
1070 |
1135 |
630 |
1204 |
16 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/142-А/11,0/1500/380-660/1-У2 |
1000 |
1070 |
1135 |
630 |
1204 |
16 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/86-А/15,0/1500/380-660/1-У2 |
1000 |
1070 |
1135 |
820 |
1204 |
16 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/90-А/18,5/1500/380-660/1-У2 |
1000 |
1070 |
1135 |
820 |
1204 |
16 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/94-А/22,0/1500/380-660/1-У2 |
1000 |
1070 |
1135 |
820 |
1204 |
16 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/230-А/30,0/1500/380-660/1-У2 |
1000 |
1070 |
1135 |
820 |
1204 |
16 |
|
11,2 |
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/123-А/3,0/1000/220-380/1-У2 |
1120 |
1195 |
1255 |
630 |
1324 |
16 |
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/127-А/4,0/1000/220-380/1-У2 |
1120 |
1195 |
1255 |
630 |
1324 |
16 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/15-А/5,5/1000/380-660/1-У2 |
1120 |
1195 |
1255 |
630 |
1324 |
16 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/30-А/7,5/1500/380-660/1-У2 |
1120 |
1195 |
1255 |
630 |
1324 |
16 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/122-А/11,0/1500/380-660/1-У2 |
1120 |
1195 |
1255 |
630 |
1324 |
16 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/126-А/15,0/1500/380-660/1-У2 |
1120 |
1195 |
1255 |
820 |
1324 |
16 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/226-А/18,5/1500/380-660/1-У2 |
1120 |
1195 |
1255 |
820 |
1324 |
16 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/134-А/22,0/1500/380-660/1-У2 |
1120 |
1195 |
1255 |
820 |
1324 |
16 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/230-А/30,0/1500/380-660/1-У2 |
1120 |
1195 |
1255 |
820 |
1324 |
16 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/234-А/37,0/1500/380-660/1-У2 |
1120 |
1195 |
1255 |
950 |
1324 |
16 |
|
12,5 |
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/55-А/3,0/1000/220-380/1-У2 |
1250 |
1320 |
1385 |
630 |
1454 |
16 |
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/59-А/4,0/1000/220-380/1-У2 |
1250 |
1320 |
1385 |
630 |
1454 |
16 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/63-А/5,5/1000/380-660/1-У2 |
1250 |
1320 |
1385 |
630 |
1454 |
16 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/67-А/7,5/1000/380-660/1-У2 |
1250 |
1320 |
1385 |
630 |
1454 |
16 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/02-А/11,0/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
820 |
1454 |
16 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/30-А/15,0/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
820 |
1454 |
16 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/06-А/18,5/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
820 |
1454 |
16 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/82-А/22,0/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
820 |
1454 |
16 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/86-А/30,0/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
820 |
1454 |
16 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/14-А/37,0/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
950 |
1454 |
16 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/18-А/45,0/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
950 |
1454 |
16 |
Технические характеристики
№ вент. |
Наименование |
N, кВт |
n, об/мин |
Ток, А при 380В |
Масса, кг |
4,0 |
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/18-А/0,25/1500/220-380/1-У2 |
0,25 |
1410 |
0,87 |
20 |
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/22-А/0,37/1500/220-380/1-У2 |
0,37 |
1410 |
1,15 |
21 |
|
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/77-А/0,75/3000/220-380/1-У2 |
0,75 |
2820 |
1,92 |
22 |
|
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/81-А/1,1/3000/220-380/1-У2 |
1,1 |
2820 |
2,71 |
24 |
|
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/13-А/1,5/3000/220-380/1-У2 |
1,5 |
2860 |
3,52 |
26 |
|
РОСА-SMF/10.20L/IW-4,0-ДУ400/120м-R3L/4,0/AL/17-А/2,2/3000/220-380/1-У2 |
2,2 |
2860 |
4,91 |
28 |
|
4,5 |
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/46-А/0,25/1500/220-380/1-У2 |
0,25 |
1410 |
0,87 |
23 |
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/18-А/0,37/1500/220-380/1-У2 |
0,37 |
1410 |
1,15 |
24 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/70-А/0,55/1500/220-380/1-У2 |
0,55 |
1410 |
1,66 |
24 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/73-А/0,75/3000/220-380/1-У2 |
0,75 |
2820 |
1,92 |
25 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/77-А/1,1/3000/220-380/1-У2 |
1,1 |
2820 |
2,71 |
27 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/37-А/1,5/3000/220-380/1-У2 |
1,5 |
2860 |
3,52 |
29 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/85-А/2,2/3000/220-380/1-У2 |
2,2 |
2860 |
4,91 |
32 |
|
РОСА-SMF/10.20L/IW-4,5-ДУ400/120м-R3L/4,5/AL/61-А/3,0/3000/220-380/1-У2 |
3,0 |
2875 |
6,62 |
37 |
|
5,0 |
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/38-А/0,25/1500/220-380/1-У2 |
0,25 |
1410 |
0,87 |
24 |
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/14-А/0,37/1500/220-380/1-У2 |
0,37 |
1410 |
1,15 |
25 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/18-А/0,55/1500/220-380/1-У2 |
0,55 |
1410 |
1,66 |
26 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/25-А/0,75/3000/220-380/1-У2 |
0,75 |
2820 |
1,92 |
26 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/73-А/1,1/3000/220-380/1-У2 |
1,1 |
2820 |
2,71 |
28 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/77-А/1,5/3000/220-380/1-У2 |
1,5 |
2860 |
3,52 |
31 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/81-А/2,2/3000/220-380/1-У2 |
2,2 |
2860 |
4,91 |
33 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/09-А/3,0/3000/220-380/1-У2 |
3,0 |
2875 |
6,62 |
38 |
|
РОСА-SMF/10.20L/IW-5,0-ДУ400/120м-R3L/5,0/AL/13-А/4,0/3000/220-380/1-У2 |
4,0 |
2880 |
8,72 |
43 |
|
5,6 |
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/50-А/0,37/1500/220-380/1-У2 |
0,37 |
1410 |
1,15 |
31 |
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/58-А/0,55/1500/220-380/1-У2 |
0,55 |
1410 |
1,66 |
32 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/62-А/0,75/1500/220-380/1-У2 |
0,75 |
2820 |
1,92 |
32 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/25-А/1,1/3000/220-380/1-У2 |
1,1 |
2820 |
2,71 |
33 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/73-А/1,5/3000/220-380/1-У2 |
1,5 |
2860 |
3,52 |
35 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/77-А/2,2/3000/220-380/1-У2 |
2,2 |
2860 |
4,91 |
37 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/81-А/3,0/3000/220-380/1-У2 |
3,0 |
2875 |
6,62 |
41 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/09-А/4,0/3000/220-380/1-У2 |
4,0 |
2880 |
8,72 |
47 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/13-А/5,5/3000/220-380/1-У2 |
5,5 |
2890 |
11,4 |
56 |
|
РОСА-SMF/10.20L/IW-5,6-ДУ400/120м-R3L/5,6/AL/17-А/7,5/3000/220-380/1-У2 |
7,5 |
2910 |
15,2 |
65 |
|
6,3 |
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/78-А/0,55/1500/220-380/1-У2 |
0,55 |
1410 |
1,66 |
34 |
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/82-А/0,75/1500/220-380/1-У2 |
0,75 |
1410 |
2,17 |
34 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/86-А/1,1/1500/220-380/1-У2 |
1,1 |
1420 |
2,93 |
35 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/90-А/1,5/1500/220-380/1-У2 |
1,5 |
1420 |
3,79 |
35 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/97-А/2,2/3000/220-380/1-У2 |
2,2 |
2860 |
4,91 |
38 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/101-А/3,0/3000/220-380/1-У2 |
3,0 |
2875 |
6,62 |
43 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/57-А/4,0/3000/220-380/1-У2 |
4,0 |
2880 |
8,72 |
48 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/317-А/5,5/3000/220-380/1-У2 |
5,5 |
2890 |
11,4 |
57 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/305-А/7,5/3000/220-380/1-У2 |
7,5 |
2910 |
15,2 |
66 |
|
РОСА-SMF/10.20L/IW-6,3-ДУ400/120м-R4Z/6,3/AL/85-А/11,0/3000/220-380/1-У2 |
6,3 |
2910 |
21,8 |
106 |
|
7,1 |
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/74-А/0,75/1500/220-380/1-У2 |
0,75 |
1410 |
2,17 |
30 |
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/82-А/1,1/1500/220-380/1-У2 |
1,1 |
1420 |
2,93 |
30 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/182-А/1,5/1500/220-380/1-У2 |
1,5 |
1420 |
3,79 |
32 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/90-А/2,2/1500/220-380/1-У2 |
2,2 |
1420 |
5,36 |
35 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/94-А/3,0/1500/220-380/1-У2 |
3,0 |
1430 |
7,21 |
38 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/97-А/4,0/3000/220-380/1-У2 |
4,0 |
1440 |
9,04 |
42 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/101-А/5,5/3000/220-380/1-У2 |
5,5 |
2890 |
11,4 |
52 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/77-А/7,5/3000/220-380/1-У2 |
7,5 |
2910 |
15,2 |
60 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/81-А/11,0/3000/220-380/1-У2 |
11,0 |
2910 |
21,8 |
67 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/181-А/15,0/3000/220-380/1-У2 |
15,0 |
2940 |
29,4 |
108 |
|
РОСА-SMF/10.20L/IW-7,1-ДУ400/120м-R4Z/7,1/AL/201-А/18,5/3000/220-380/1-У2 |
18,5 |
2940 |
35,9 |
146 |
|
8,0 |
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/30-А/1,1/1500/220-380/1-У2 |
1,1 |
1420 |
2,93 |
63 |
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/34-А/1,5/1500/220-380/1-У2 |
1,5 |
1420 |
3,79 |
65 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/38-А/2,2/1500/220-380/1-У2 |
2,2 |
1420 |
5,36 |
67 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/42-А/3,0/1500/220-380/1-У2 |
3,0 |
1430 |
7,21 |
69 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/46-А/4,0/1500/220-380/1-У2 |
4,0 |
1440 |
9,04 |
79 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/22-А/5,5/1500/220-380/1-У2 |
5,5 |
1450 |
12,1 |
95 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/77-А/7,5/3000/220-380/1-У2 |
7,5 |
2910 |
15,2 |
108 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/81-А/11,0/3000/220-380/1-У2 |
11,0 |
2910 |
21,8 |
135 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/85-А/15,0/3000/220-380/1-У2 |
15,0 |
2940 |
29,4 |
191 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/125-А/18,5/3000/220-380/1-У2 |
18,5 |
2940 |
35,9 |
207 |
|
РОСА-SMF/10.20L/IW-8,0-ДУ400/120м-R4Z/8,0/AL/89-А/22,0/3000/220-380/1-У2 |
22,0 |
2945 |
42 |
222 |
|
9,0 |
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/146-А/1,5/1500/220-380/1-У2 |
1,5 |
1420 |
3,79 |
69 |
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/150-А/2,2/1500/220-380/1-У2 |
2,2 |
1420 |
5,36 |
70 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/410-А/3,0/1500/220-380/1-У2 |
3,0 |
1430 |
7,21 |
75 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/414-А/4,0/1500/220-380/1-У2 |
4,0 |
1440 |
9,04 |
84 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/158-А/5,5/1500/220-380/1-У2 |
5,5 |
1450 |
12,1 |
115 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/162-А/7,5/1500/220-380/1-У2 |
7,5 |
1450 |
15,8 |
125 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/22-А/11,0/1500/220-380/1-У2 |
11,0 |
1450 |
22,9 |
135 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/401-А/15,0/3000/220-380/1-У2 |
15,0 |
2940 |
29,4 |
202 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/177-А/18,5/3000/220-380/1-У2 |
18,5 |
2940 |
35,9 |
205 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/405-А/22,0/3000/220-380/1-У2 |
22,0 |
2945 |
42 |
215 |
|
РОСА-SMF/10.20L/IW-9,0-ДУ400/120м-R5Z/9,0/AL/185-А/30,0/3000/220-380/1-У2 |
30,0 |
2945 |
56,3 |
225 |
|
10,0 |
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/122-А/3,0/1500/220-380/1-У2 |
3,0 |
1430 |
7,21 |
101 |
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/126-А/4,0/1500/220-380/1-У2 |
4,0 |
1440 |
9,04 |
109 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/130-А/5,5/1500/220-380/1-У2 |
5,5 |
1450 |
12,1 |
118 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/134-А/7,5/1500/220-380/1-У2 |
7,5 |
1450 |
15,8 |
128 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/142-А/11,0/1500/220-380/1-У2 |
11,0 |
1450 |
22,9 |
137 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/86-А/15,0/1500/220-380/1-У2 |
15,0 |
1460 |
30,5 |
221 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/90-А/18,5/1500/220-380/1-У2 |
18,5 |
1460 |
37,2 |
236 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/94-А/22,0/1500/220-380/1-У2 |
22,0 |
1465 |
44 |
239 |
|
РОСА-SMF/10.20L/IW-10-ДУ400/120м-R5Z/10,0/AL/230-А/30,0/1500/220-380/1-У2 |
30,0 |
1470 |
58,6 |
252 |
|
11,2 |
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/123-А/3,0/1000/220-380/1-У2 |
3,0 |
960 |
7,82 |
102 |
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/127-А/4,0/1000/220-380/1-У2 |
4,0 |
960 |
9,88 |
110 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/15-А/5,5/1000/220-380/1-У2 |
5,5 |
960 |
13,1 |
123 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/30-А/7,5/1500/220-380/1-У2 |
7,5 |
1450 |
15,8 |
131 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/122-А/11,0/1500/220-380/1-У2 |
11,0 |
1450 |
22,9 |
142 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/126-А/15,0/1500/220-380/1-У2 |
15,0 |
1460 |
30,5 |
232 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/226-А/18,5/1500/220-380/1-У2 |
18,5 |
1460 |
37,2 |
241 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/134-А/22,0/1500/220-380/1-У2 |
22,0 |
1465 |
44,0 |
259 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/230-А/30,0/1500/220-380/1-У2 |
30,0 |
1470 |
58,6 |
293 |
|
РОСА-SMF/10.20L/IW-11,2-ДУ400/120м-R5Z/11,2/AL/234-А/37,0/1500/220-380/1-У2 |
37,0 |
1470 |
71,9 |
358 |
|
12,5 |
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/55-А/3,0/1000/220-380/1-У2 |
3,0 |
960 |
7,82 |
140 |
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/59-А/4,0/1000/220-380/1-У2 |
4,0 |
960 |
9,88 |
154 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/63-А/5,5/1000/220-380/1-У2 |
5,5 |
960 |
13,1 |
177 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/67-А/7,5/1000/220-380/1-У2 |
7,5 |
960 |
17,5 |
192 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/02-А/11,0/1500/220-380/1-У2 |
11,0 |
1450 |
22,9 |
239 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/30-А/15,0/1500/220-380/1-У2 |
15,0 |
1460 |
30,5 |
259 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/06-А/18,5/1500/220-380/1-У2 |
18,5 |
1460 |
37,2 |
263 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/82-А/22,0/1500/220-380/1-У2 |
22,0 |
1465 |
44,0 |
286 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/86-А/30,0/1500/220-380/1-У2 |
30,0 |
1470 |
58,6 |
324 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/14-А/37,0/1500/220-380/1-У2 |
37,0 |
1470 |
71,9 |
380 |
|
РОСА-SMF/10.20L/IW-12,5-ДУ400/120м-R5Z/12,5/AL/18-А/45,0/1500/220-380/1-У2 |
45,0 |
1470 |
87,0 |
410 |
МАРКИРОВКА
Вентилятор осевой РОСА-SMF/10.20L, диаметр рабочего колеса 4,0, укомплектован рабочим колесом R3L, мощностью электродвигателя N=0,25 кВт, и частотой вращения рабочего колеса n=1500 об/мин; напряжение питания электродвигателя 220/380В; узел подключения присутствует – 1; климатическое исполнение У2.
Электрические схемы подключения вентиляторов в сеть 380 В
* В
вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность
запуска пониженным напряжением по схеме Y-∆. Для получения более подробной
информации по подключению, обратитесь в отдел технической поддержки.
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
