Кронштейн МКР-2
Код: РВЗ01626268
Нет в наличии
Страна происхождения
РОССИЯ
Единица измерения
шт
Вес (кг)
0.049
312,31 ₽
Описание товара
Характеристики
Описание товара
Описание
- Кронштейн МКР-2 используется для скрепления модульных решеток в единую конструкцию. Кронштейн обеспечивает прочное сцепление деталей, образуя цельную конструкцию с высокой жесткостью и неподвижностью соединений
- Применяется для решеток: РНИ ал, РН ал, РНв ал, РВ-1, РВр-1, РВ-2, РВр-2
Конструктив

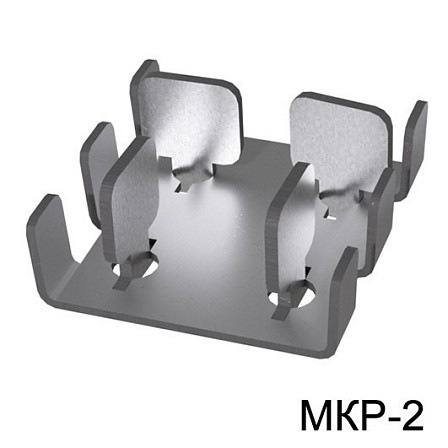

- Кронштейн МКР-2 состоит из основания представляющего собой металлическую пластину с отверстиями под крепеж и ключей-фиксаторов, которые вставляются через основание в пазы решеток
- МКР-2 (двухрядное): основание с двумя рядами отверстий и четырьмя ключами
Характеристики товара

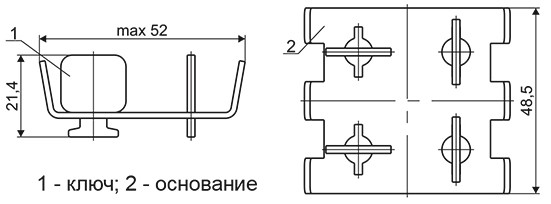

Габаритные размеры (мм)
Рекомендуемое количество кронштейнов
|
Длина скрепляемой стороны, мм |
Количество кронштейнов, мм |
Кронштейн |
|
150-500 |
1 |
МКР-2 |
|
550-1000 |
2 |
МКР-2 |
|
1100-1500 |
3 |
МКР-2 |
|
1600-2000 |
4 |
МКР-2 |
|
2100-2500 |
5 |
МКР-2 |
|
2600-3000 |
6 |
МКР-2 |
|
3100-3500 |
7 |
МКР-2 |
|
3600-3900 |
8 |
МКР-2 |
Монтаж кронштейна на решетки
Порядок монтажа
- Разместите скрепляемые решетки на ровной и чистой поверхности лицевой стороной вниз
- Установите основание кронштейна с тыльной стороны между скрепляемых решеток
- Вставьте и проверните ключи на 90º в пазах решетки и основания для обеспечения надежной фиксации
